Input Digital yang Dapat Diprogram
Cocok untuk Unit Utama Ring
8DI & 5 LAKUKAN
4 Arus Masukan & 3 Tegangan Masukan
Perekam Kesalahan
ANSI 50N/51/51N/46/49F/27/59N...
+86-18702106858 / +86-21-69156352

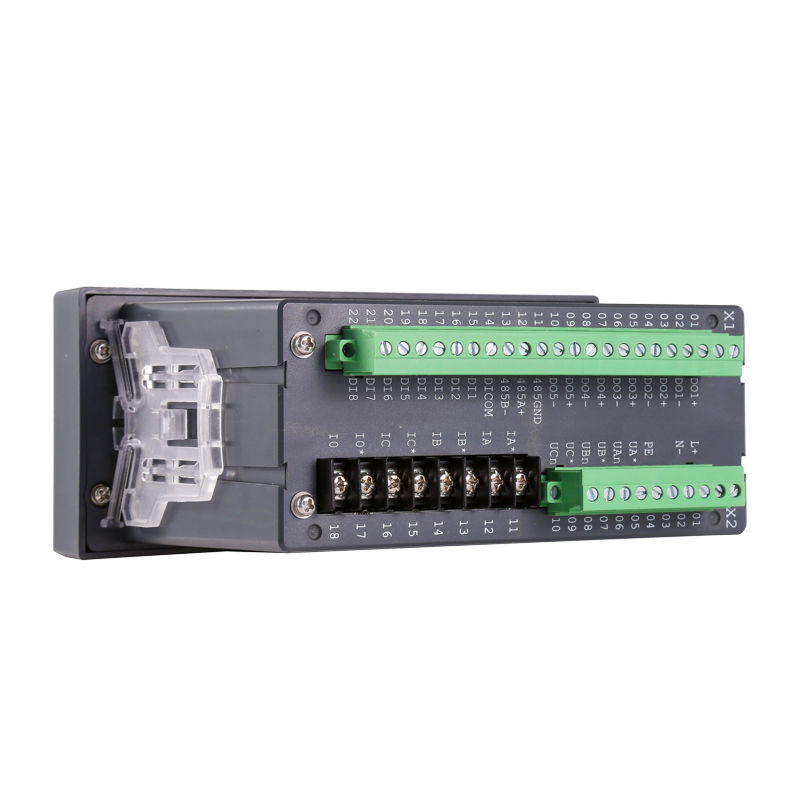

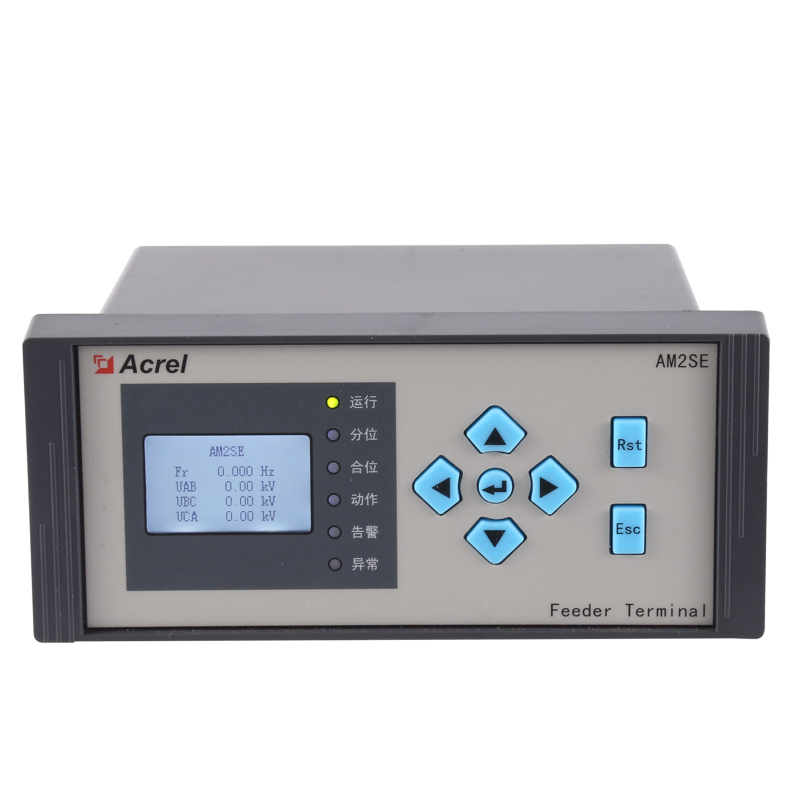

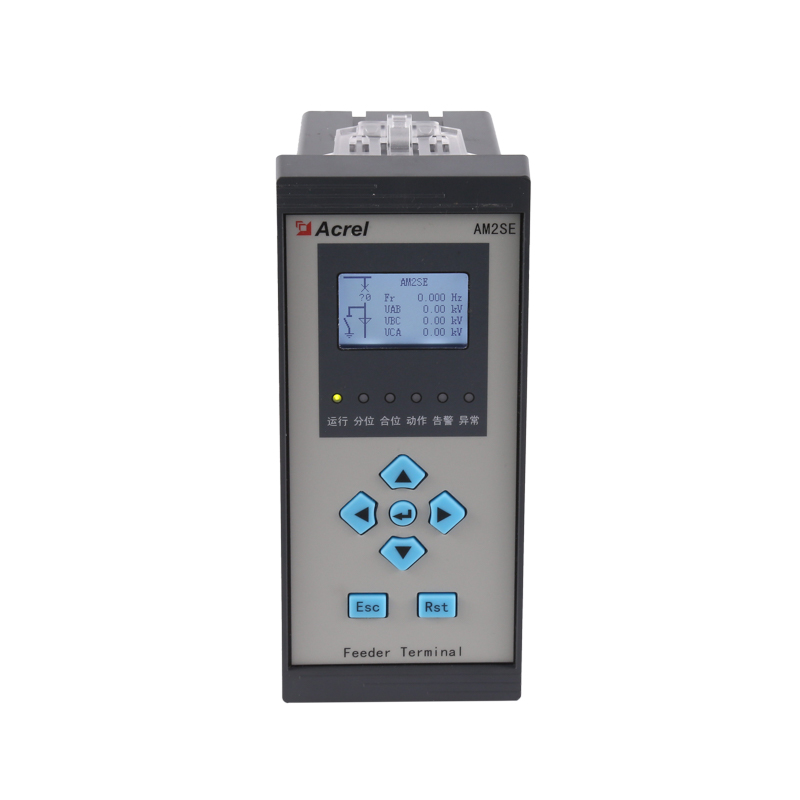

Relai proteksi Acrel AM2SE adalah solusi yang sangat mudah beradaptasi yang dirancang untuk aplikasi tegangan menengah (10kV). Dilengkapi desain modular dengan input digital yang dapat diprogram (8 DI & 5 DO), sehingga ideal untuk unit utama ring dan switchgear MV. Relai mendukung 4 arus masukan dan 3 tegangan masukan, memberikan fleksibilitas untuk berbagai skenario perlindungan pengumpan.
Dilengkapi dengan fungsi perlindungan tingkat lanjut, AM2SE mematuhi standar ANSI termasuk 50N, 51, 51N, 46, 49F, 27, dan 59N. Ini mencakup perekam kesalahan untuk analisis kejadian terperinci, meningkatkan keandalan sistem dan efisiensi pemeliharaan.
Relai ini menawarkan opsi komunikasi serbaguna dengan dukungan untuk protokol Modbus-RTU/TCP dan IEC 60870-5-103. CPU-nya yang kuat memastikan pemrosesan data yang efisien dan integrasi ke dalam sistem tenaga modern. Selain itu, AM2SE menyediakan konektivitas USB untuk konfigurasi yang mudah dan output DC 4-20mA yang dapat diprogram untuk transmisi sinyal analog.
Dengan desain yang kuat dan rangkaian fitur yang luas, relai proteksi AM2SE adalah pilihan yang andal untuk melindungi jaringan tegangan menengah, memastikan distribusi daya yang efisien dan aman.
| Parameter Teknis | Nilai | |||
| Masukan | Koneksi | Kabel fase tunggal 2, kabel 3 fase 3, kabel 3 fase 4 | ||
| Frekuensi | 45-65Hz | |||
| Tegangan | Peringkat: | |||
| fase tunggal: AC 100V、400V | ||||
| Tiga fase: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(hanya ukuran 96) | ||||
| Kelebihan beban: Peringkat 1,2 kali lipat (terus menerus) : Peringkat 2 kali lipat selama 1 detik | ||||
| Konsumsi daya:<0,5VA | ||||
| Saat ini | Peringkat: AC IA、5A | |||
| Kelebihan beban: Peringkat 1,2 kali lipat (terus menerus); Peringkat 10 kali lipat selama 1 detik | ||||
| Konsumsi daya:<0,5VA | ||||
| Keluaran | Energi listrik | Keluaran mode:open-collector photo-coupler pulse | ||
| Konstanta pulsa: 10000imp/kWh (dapat diatur), lihat diagram pengkabelan untuk detailnya; | ||||
| Komunikasi | RS485port, protokol Modbus -RTU, protokol DLT645 (versi 07 dan 97), | |||
| tingkat baud 1200 ~ 38400 | ||||
| Fungsi | Beralih masukan | Masukan kontak kering, catu daya internal; jika modelnya KA, maka AC 220V aktif. | ||
| Beralih keluaran | Keluaran mode: Relay normally open contact output | |||
| Kapasitas kontak: AC 250V/3A、 DC 30V/3A | ||||
| Keluaran analog | 4 - 20mA | |||
| Kelas akurasi | Frekuensi:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Catu daya | AC/DC 85-265V atau DC24V（±20%）atau DC48V(±20%) | |||
| konsumsi daya≤10VA | ||||
| Keamanan | Frekuensi daya menahan tegangan | Antara Catu Daya//Output Peralihan//Input Arus//Input Tegangan dan Transmisi// Komunikasi //Output Pulsa//input switching AC 2 kV 1 menit; | ||
| Antara catu daya, keluaran peralihan, masukan arus, masukan tegangan AC 2 kV 1 menit; | ||||
| Antara Transmisi、Komunikasi、Output Pulsa、switching input AC 1kV 1 menit; | ||||
| Resistensi isolasi | Masukan、Output end to machine enclosure >100MΩ | |||
| Lingkungan Hidup | Suhu | pekerjaan: -25°C~ 65°C penyimpanan: -40°C ~ 80°C | ||
| Kelembaban | ≤93%RH Tanpa kondensasi | |||
| Ketinggian | ≤2500 juta | |||
