Sertifikasi UL
Pengukuran Tiga Fasa AC
Rel DIN atau Pemasangan Panel Terpasang Optimal
4DI/2DO
Harmonik ke-2-63
Komunikasi RS485
Komunikasi CE Opsional
+86-18702106858 / +86-21-69156352

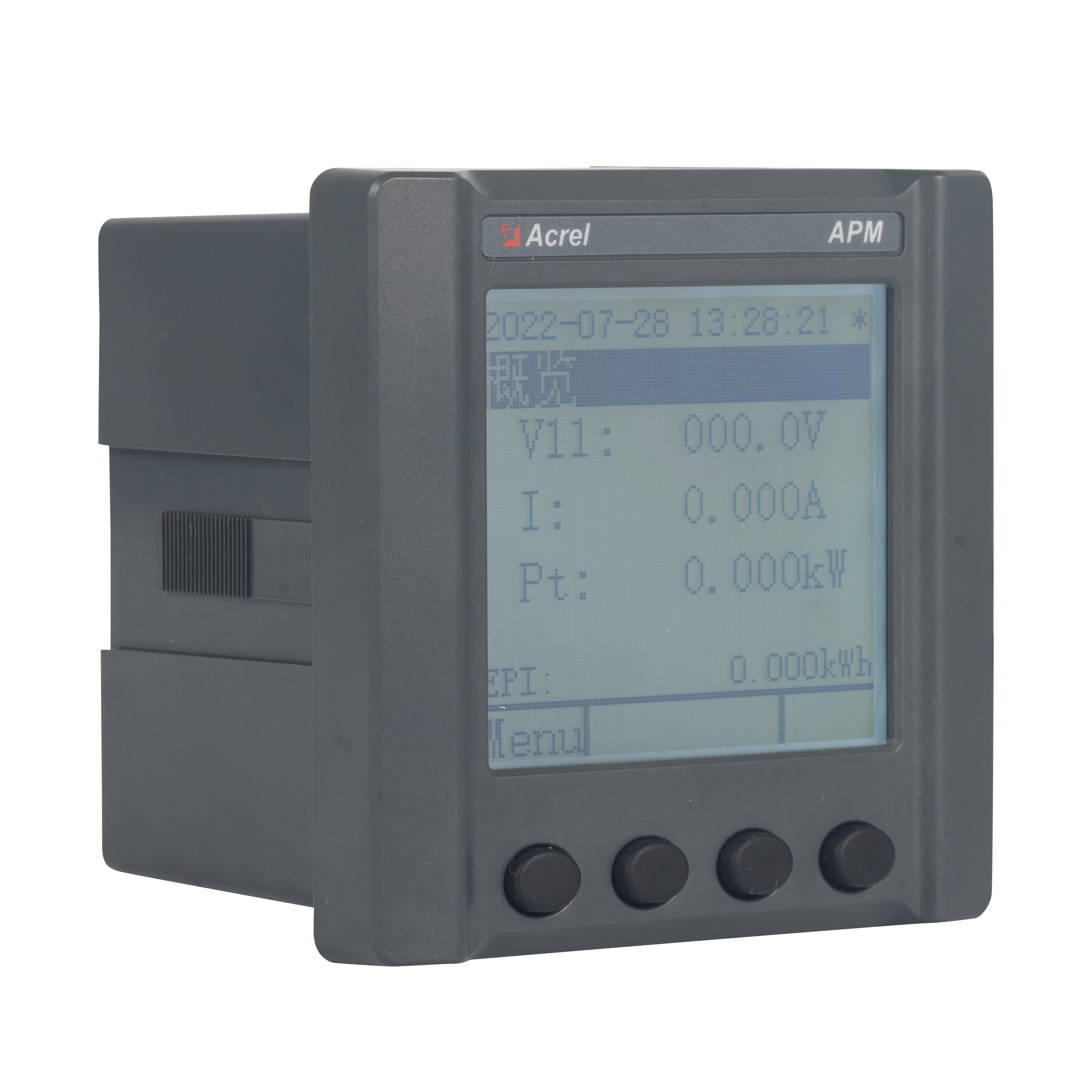

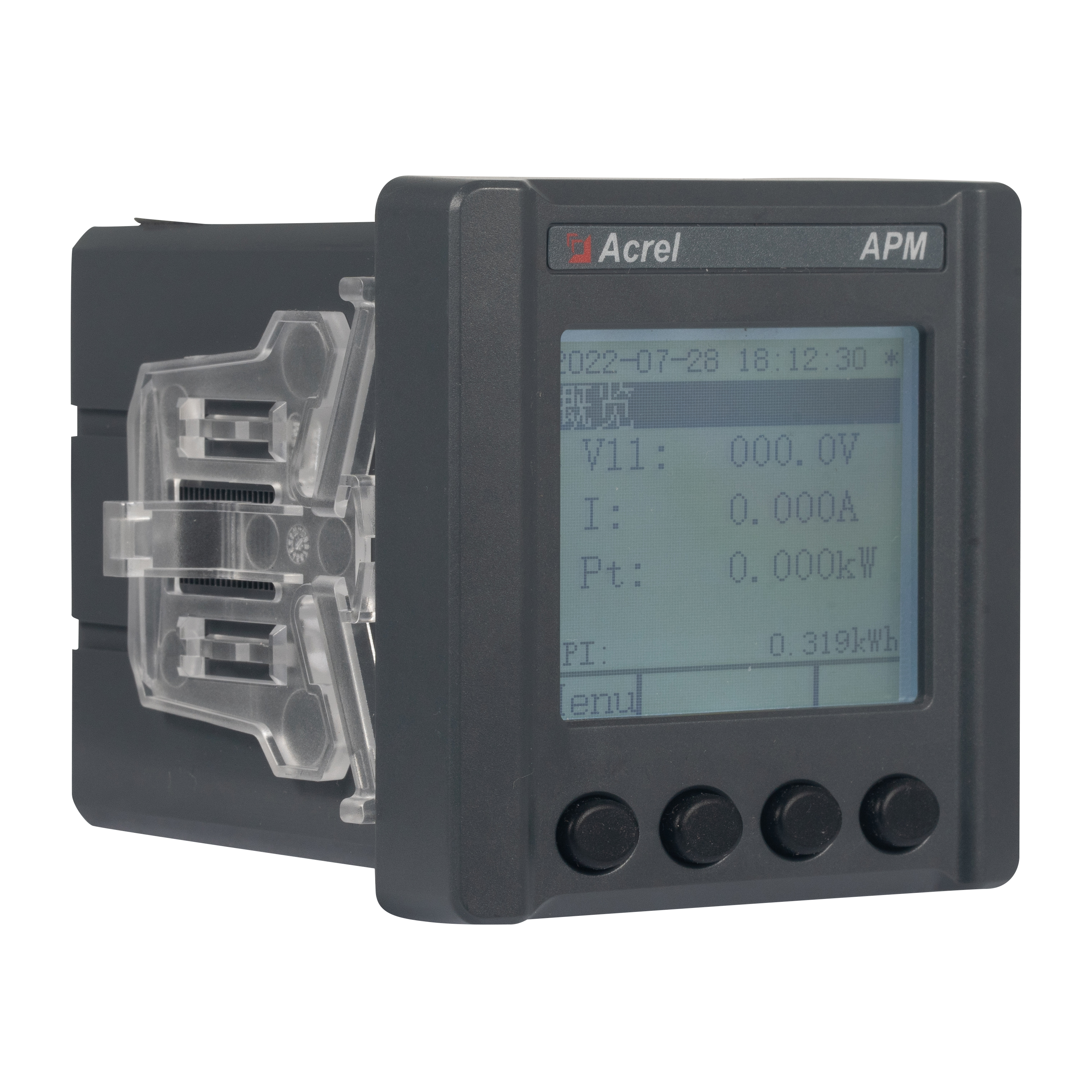

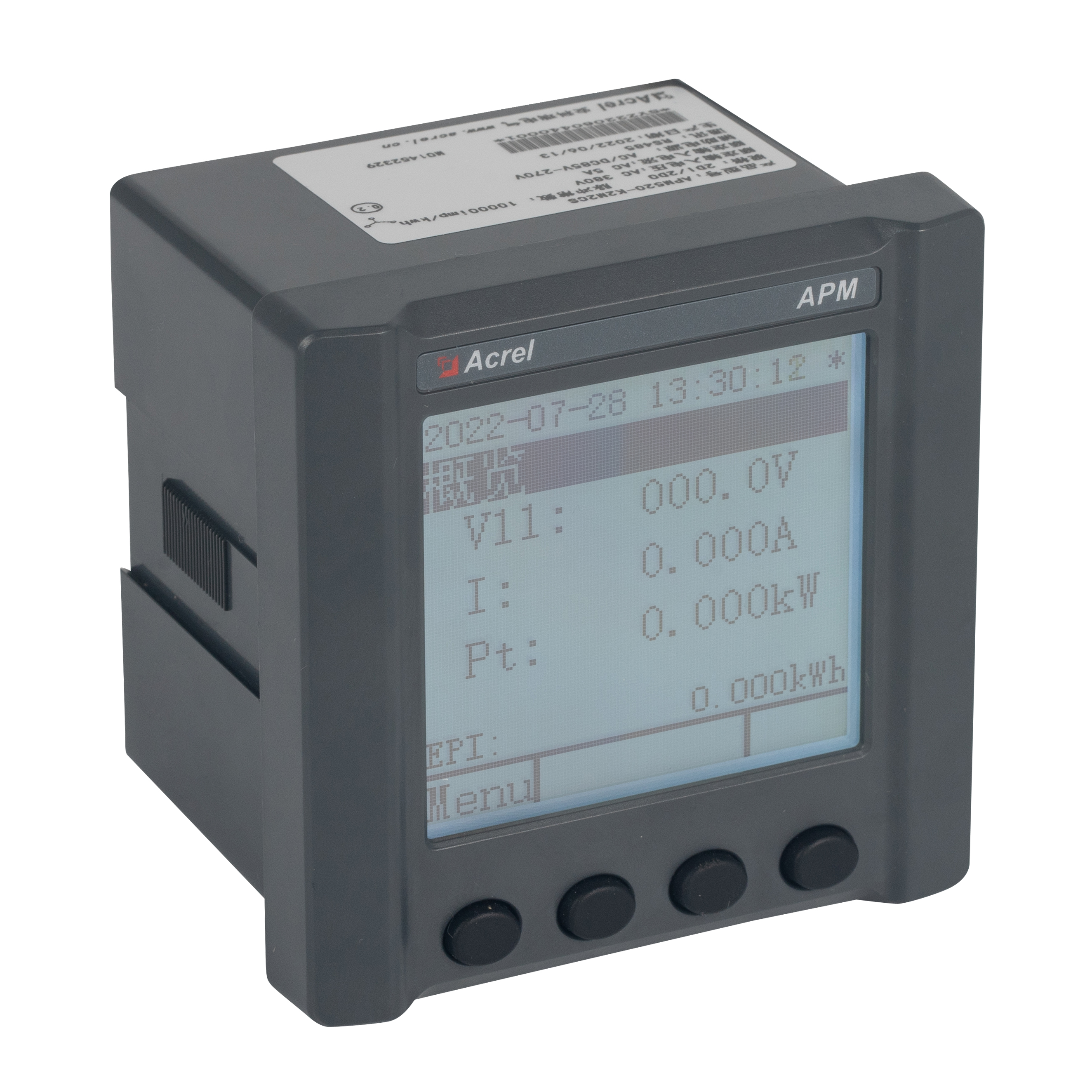

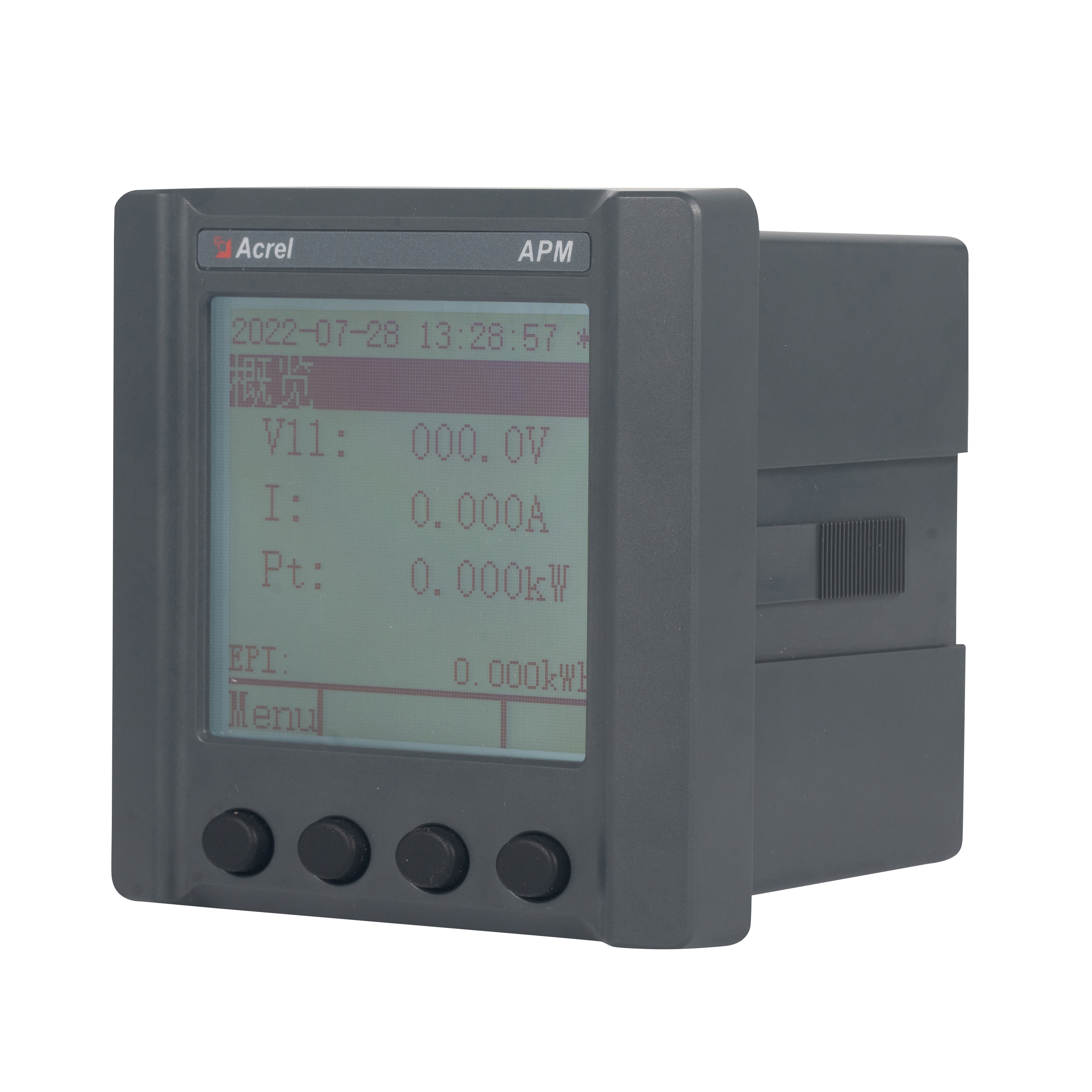

Pengukur daya jaringan APM521 (selanjutnya disebut pengukur) dirancang sesuai dengan standar internasional IEC, menampilkan pengukuran kuantitas listrik lengkap, statistik energi, analisis kualitas daya, fungsi pencatatan peristiwa, dan kemampuan komunikasi jaringan. Hal ini terutama digunakan untuk pemantauan komprehensif kualitas pasokan listrik di jaringan listrik. Rangkaian meter ini dilengkapi dengan modul DI/DO dan modul AO yang menawarkan banyak fungsi, memungkinkan penerapan pengukuran kuantitas listrik secara penuh secara fleksibel dan pemantauan status sakelar di sirkuit listrik.
Fungsi:
| Parameter Terukur | Pengukuran listrik total |
| Energi empat kuadran、Energi listrik reaktif empat kuadran、Listrik fase terpisah、Energi nyata、Energi multi-tingkat | |
| Keluaran pulsa | Total daya aktif, total daya reaktif keluaran pulsa energi listrik |
| Permintaan | Arus tiga fasa, daya aktif, daya reaktif, permintaan daya nyata waktu nyata dan permintaan maksimum (termasuk stempel waktu), permintaan maksimum bulan lalu (termasuk stempel waktu). |
| Statistik Nilai Ekstrem | Arus, tegangan saluran, tegangan fasa, daya aktif, daya reaktif, dan parameter kelistrikan lainnya nilai ekstrem bulan ini dan bulan lalu (termasuk stempel waktu) |
| Kualitas daya | Ketidakseimbangan arus, tegangan saluran, tegangan fasa |
| Sudut fasa tegangan, sudut fasa arus | |
| Kandungan harmonisa total (ganjil, genap) tegangan dan arus | |
| Kandungan harmonik tegangan dan arus (2-63 kali) | |
| Koefisien puncak tegangan | |
| Faktor bentuk gelombang telepon | |
| Faktor K saat ini | |
| Vektor | |
| Bentuk gelombang tegangan dan arus | |
| Tegangan dasar, arus dan faktor daya | |
| Penyimpangan tegangan, penyimpangan frekuensi | |
| Tegangan urutan positif, tegangan urutan negatif, tegangan urutan nol | |
| Arus urutan positif, arus urutan negatif, arus urutan nol | |
| Energi Listrik Beku | Energi listrik beku 24 jam, energi listrik beku 31 hari, energi listrik beku Desember, energi listrik beku waktu reguler |
| Pencatatan Peristiwa | Catatan DIDO, yang dapat mencatat 128 catatan DID terakhir |
| Pencatatan Alarm | 128 catatan alarm terakhir dapat direkam |
| Komunikasi | Modbus - Protokol RTU, undang-undang DL/T 645-2007 |
| Fitur Opsional | Masukan digital 4 saluran dan keluaran digital 2 saluran |
| 2 saluran keluaran analog, 4-20mA | |
| Perluas saluran komunikasi RS485 kedua dengan protokol Modbus - RTU | |
| Perluas komunikasi Ethernet dengan protokol MODBUS-TCP, protokol FTP |
| Barang | Parameter Kinerja | |||
| Tegangan | Tegangan terukur(UL、CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| Tegangan terukur （BPA） | 3P3L | 3P4L | ||
| 3x100V | 3x57.7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Kelebihan beban | Peringkat 1,2 kali (terus menerus) | |||
| 2 kali rating selama 1 detik | ||||
| Konsumsi daya | <1VA | |||
| Kelas akurasi | Kesalahan ±0,2% | |||
| Saat ini | Nilai saat ini （UL 、 CE） | 1A、5A | ||
| Nilai saat ini （BPA） | 0,015-0,075（6）A（Energi aktif） | |||
| 3X1(6)A（Energi reaktif） | ||||
| Kelebihan beban | Peringkat 1,2 kali (terus menerus) | |||
| 10 kali rating selama 1 detik | ||||
| Konsumsi daya | <0,2VA | |||
| Kelas akurasi | Kesalahan ±0,2% | |||
| Kekuatan | Aktif, reaktif, daya semu, kesalahan ±0,2% | |||
| Frekuensi jaringan | UL、CE | 50Hz/60Hz, kesalahan ±0,2% | ||
| BPA | 50Hz, kesalahan ± 0,2% | |||
| Tingkat respons | ≤200ms (tegangan, arus, daya) | |||
| ≤1s (energi listrik) | ||||
| Kategori pengukuran | 66ULN(＋20%) 115ULN(＋20%) CATⅢ | |||
| 230ULN(＋20%) 400ULN(＋20%) CATⅢ | ||||
| 277ULN(＋20%) 480ULN(＋20%) CATⅢ | ||||
| 400ULN(＋20%) 690ULN(＋20%) CATⅡ | ||||
| Pengukuran | Energi listrik | Energi aktif ：Kelas D（0,2S） | ||
| Energi reaktif (Akurasi Kelas 2) | ||||
| Catu daya tambahan | AC/DC 85-300V | |||
| Konsumsi daya≤4W、10VA | ||||
| Kompatibilitas Elektromagnetik | Imunitas pelepasan muatan listrik statis kelas IV | |||
| Imunitas ledakan transien cepat listrik kelas IV | ||||
| Imunitas surge (syok) Kelas IV | ||||
| Keamanan | Kekuatan frequency withstand voltage | Antara komunikasi dan input sinyal, AC4kV 1 menit | ||
| Resistensi isolasi | Terminal input dan output ke casing >500MΩ | |||
| Komunikasi | Antarmuka dan protokol komunikasi | Antarmuka RS485, protokol Modbus RTU | ||
| Komunikasi address range | Modbus RTU:1~ 247； | |||
| Tingkat baud | Mendukung 1200bps-38400bps | |||
| Lingkungan Hidup | Suhu pengoperasian | -40℃～ 70℃ | ||
| Suhu penyimpanan | -40℃～ 80℃ | |||
| Kelembaban relatif | ≤95% (tanpa kondensasi) | |||
| Ketinggian | ≥2000m,≤5000mHanya berlaku untuk catu daya dengan rentang tegangan AC/DC 85-265V dan tegangan di bawah 277/480V. | |||
| Lingkungan instalasi | Penggunaan di dalam ruangan （lokasi kering） | |||
| Peringkat IP | IP54 (Panel depan), IP30 (Badan) | |||
| Derajat polusi | Kelas 2 | |||
| Kategori tegangan lebih | OVC III | |||
| Standar Referensi | UL | BISA/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 No.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC, CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| BPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
