Komunikasi Ethernet Modbus-TCP AC Pengukur Energi Tiga Fasa dengan CT Eksternal

Port RJ45 Komunikasi Ethernet

Protokol Modbus-TCP

Pengukuran Tiga Fasa AC

Nilai Saat Ini: 5A oleh CT atau 80/120/200A oleh CT Eksternal

Tegangan terukur: AC 3*230/400V

Sertifikat CE

Hubungi kami
SEBELUMNYA: Tidak ada produk sebelumnya
BERIKUTNYA: Pengukur Energi Tiga Fasa AC 0,2S Kelas Akurasi Tinggi Bersertifikat UL

+86-18702106858 / +86-21-69156352

[email protected]

  • Menggambarkan

  • Instrumen Listrik Multi-fungsi tipe Rel ACR10R adalah perangkat cerdas yang dirancang untuk pemantauan energi dan manajemen daya yang komprehensif. Ini mengintegrasikan pengukuran parameter listrik yang tepat seperti arus satu fasa/tiga fasa, tegangan, daya aktif, daya reaktif, daya semu, frekuensi, dan faktor daya, menawarkan data real-time untuk sistem manajemen energi. Salah satu fitur menonjolnya adalah dukungan untuk Komunikasi Ethernet dengan Protokol Modbus-TCP, yang memungkinkan integrasi tanpa batas ke dalam jaringan otomasi industri modern. Instrumen ini dapat dipasang dengan mudah di lokasi menggunakan pemasangan rel DIN dan transformator arus inti terpisah, sehingga menghilangkan kebutuhan pelepasan busbar serta mengurangi waktu pemasangan dan biaya tenaga kerja. Layar LCD dan antarmuka tombol intuitifnya memungkinkan pengguna untuk mengonfigurasi parameter dan memantau operasi secara lokal, sementara output relai dan input sakelar menyediakan sinyal jarak jauh dan kemampuan kontrol. Dirancang untuk lingkungan industri yang menuntut, produk ini ideal untuk retrofit hemat energi di industri dengan konsumsi energi tinggi seperti peleburan, produksi besi dan baja, serta semikonduktor. Selain itu, ini mendukung aplikasi seperti pemantauan daya fotovoltaik terdistribusi dan manajemen permintaan energi. Dengan rentang suhu pengoperasian yang luas dan standar keselamatan yang tinggi, ACR10R memadukan keandalan, keserbagunaan, dan kemudahan penggunaan untuk beragam kebutuhan pemantauan daya.

    Fungsi:

    Model ACR10R-(DxxT)E4S ACR10R-(DxxT)ES
    Fungsi
    Metode tampilan LCD (LCD bidang) ■ ■
    Parameter pengukuran Faktor arus/tegangan/frekuensi/daya ■ ■
    Daya aktif/reaktif/daya semu ■ ■
    Pengukuran daya empat kuadran ■ ■
    Permintaan maksimum ■ ■
    Pengukuran daya tingkat kompleks ■ ■
    Pencatatan data Pencatatan peristiwa □
    Alarm □
    Jam bawaan ■ ■
    Komunikasi Antarmuka RS485 ■ ■
    Antarmuka Ethernet □
    Antarmuka RJ45 □
    Fungsi opsional (pilih salah satu) Keluaran relai (2DO) A1 （B1 atau C1）
    (4DI 2DO atau 4DI EP)*
    Komunikasi Beralih masukan (4DI) ■
    Fungsi opsional (pilih salah satu) Output pulsa (2 saluran) A1 （B1 atau C1）
    (4DI 2DO atau 4DI EP)*
  • Spesifikasi
  • Parameter teknis Indikator
    Masukan jaringan tiga fase empat kawat
    Frekuensi 45～65Hz
    Tegangan Tegangan terukur: 220V/380V(400V)
    Kelebihan beban: 1,2 kali tegangan pengenal (kontinu); 2 kali tegangan pengenal yang bertahan selama 1 detik
    Konsumsi daya: kurang dari 0,2VA
    Saat ini Peringkat: dengan transformator eksternal 80A/26.7mA,120A/40mA,200A/66.66mA
    Dengan sensor timbal balik bawaan:5A
    Kelebihan beban: 1,2 kali arus pengenal (kontinu); 10 kali arus pengenal selama 1 detik
    Konsumsi daya: kurang dari 0,2VA
    Keluaran Listrik Keluaran mode:Open collector optocoupler pulse, 2-way output
    Tiga fase Konstanta pulsa: 100imp/kWh
    Komunikasi Antarmuka RS485, Modbus-RTU, Ethernet (Opsional)
    Tampilan LCD
    Fungsi Volume Hidup Mati Masukan 4 input kontak kering （Opsional）
    Keluaran Keluaran mode: 2-way relay normally open contact output（Optional）
    Kapasitas kontak:AC 250V/3A、DC 30V/3A
    Presisi pengukuran Level 0,5, Energi reaktif: 2 level、Lainnya: 1 level
    Catu daya Konsumsi daya AC85～265V≤10VA
    Keamanan Frekuensi daya menahan tegangan AC2kV antara daya//output switching//input arus dan input tegangan//komunikasi//output pulsa//input switching 1 menit.
    Catu daya//switching output//current input and voltage input between two two AC2kV 1min.
    AC1kV antara komunikasi//keluaran pulsa//pengalihan masukan dua per dua 1 menit.
    Resistor isolasi Masukan and output to chassis >100MΩ
    Lingkungan Hidup Suhu kerja: -10℃～ 55℃（Batas suhu kerja: -20℃～ 65℃）；Suhu penyimpanan: -25℃～ 70℃
    Kelembapan relatif: 5%～95% tanpa kondensasi; ketinggian: ≤2500m

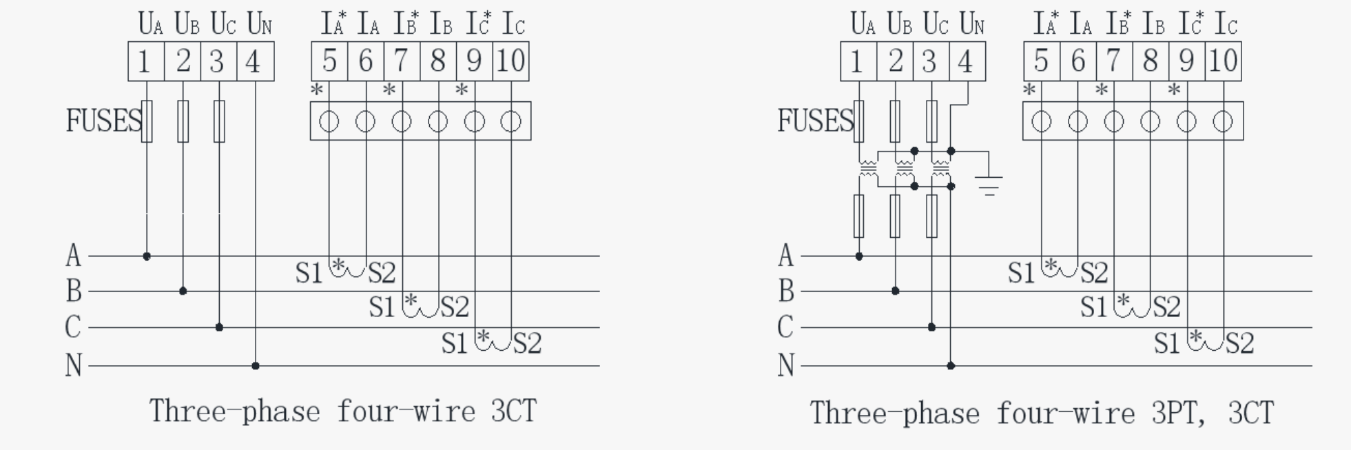

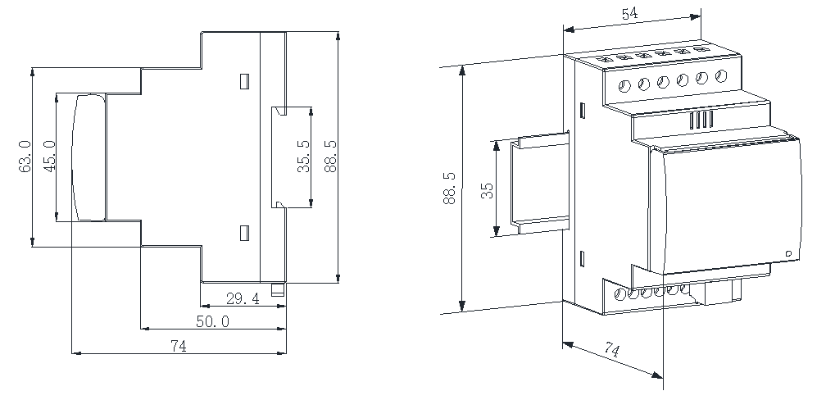

  • Diagram Dimensi & Pengkabelan
