Perangkat Pemantauan Insulasi Rel Din DC AIM-D500-CA IMD dengan IEC61557-8

IEC61557-8

Pemantauan Resistansi Isolasi Stasiun Pengisian DC

Nilai Tegangan: 50V ~ 1000V

Sesuai dengan CHAdeMO 3.0 & Sistem Pengisian Gabungan (CCS)

Deteksi Tegangan Rendah dan Tegangan Lebih

Mode Hentikan untuk Menonaktifkan Generator Pulsa Pengukur

Hubungi kami
SEBELUMNYA: Pengukur Energi DC Saluran Ganda 0-1000V Bersertifikat UL untuk Pengisi Daya EV
BERIKUTNYA: Perangkat Pemantau Insulasi Rel Din DC AIM-D100-TH IMD dengan Layar LCD

+86-18702106858 / +86-21-69156352

[email protected]

  • Menggambarkan

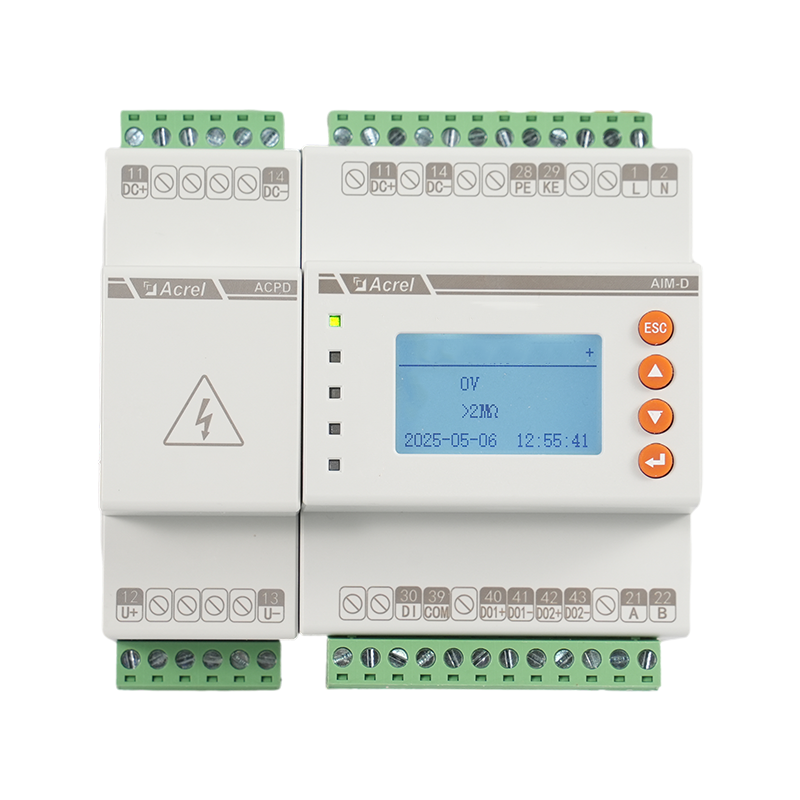

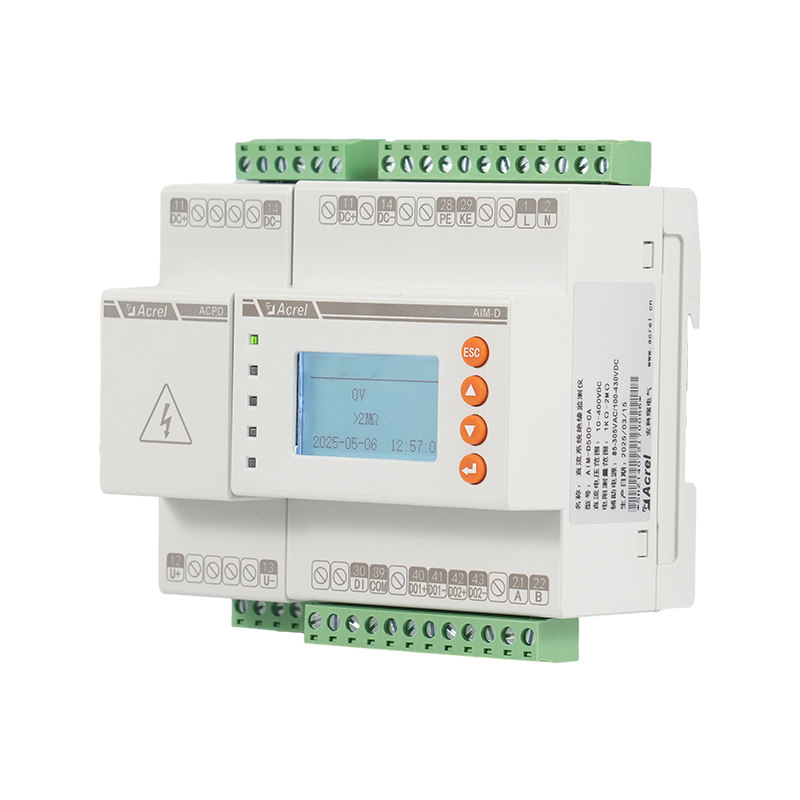

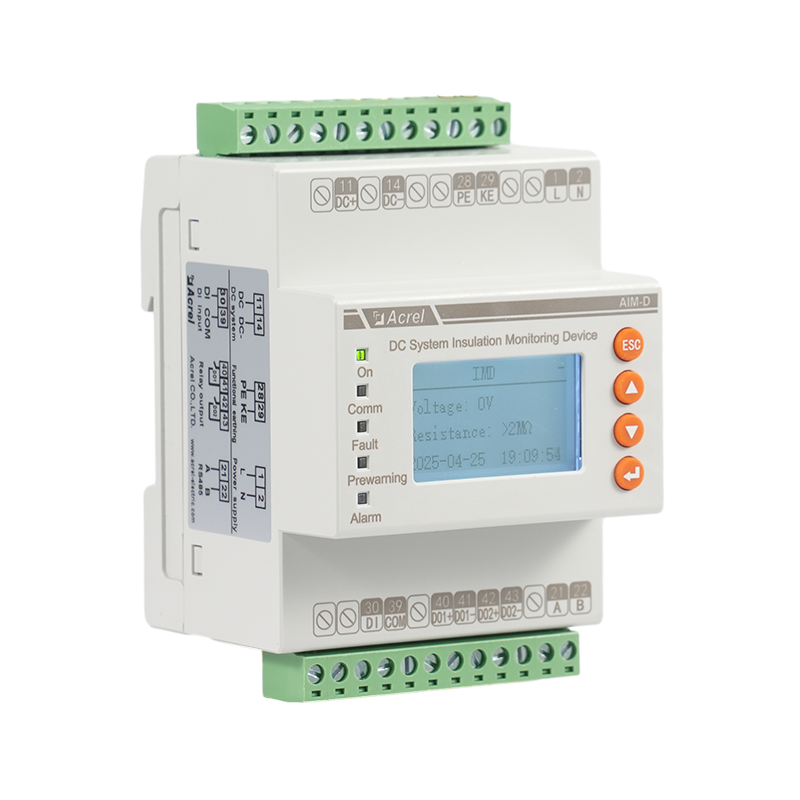

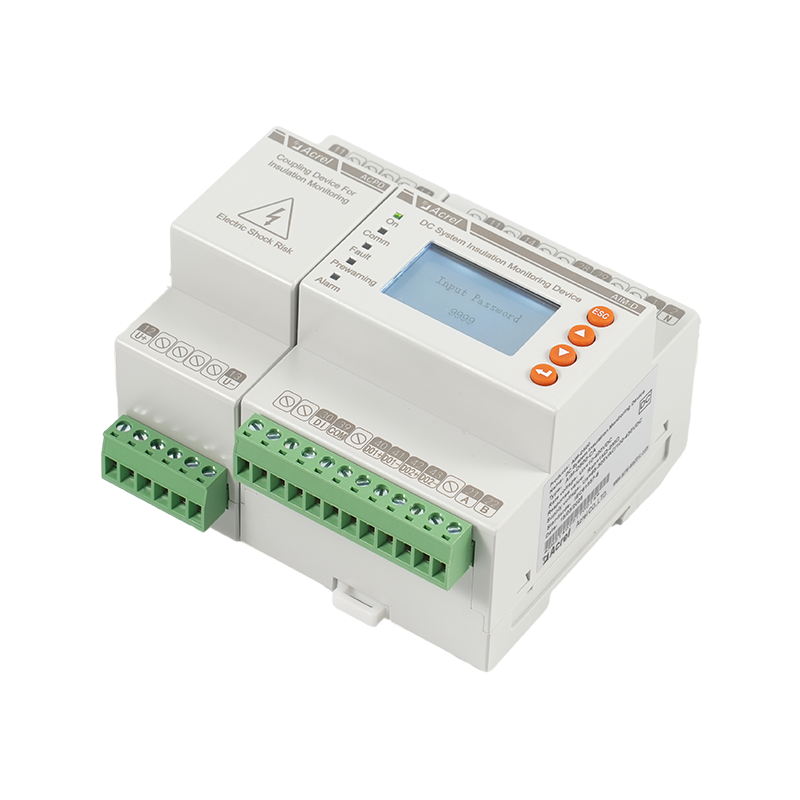

  • Monitor insulasi Acrel AIM-D500-CA DC adalah perangkat mutakhir yang dirancang untuk sistem 0-1000V DC, memastikan keamanan pasokan daya dengan terus memantau resistansi insulasi dalam sistem TI.

    Memenuhi persyaratan IEC 61557-8 dan kompatibel dengan Sistem Pengisian Gabungan (CCS) dan standar CHAdeMO 3.0.

    Ini dapat memantau resistansi isolasi stasiun pengisian DC dengan rentang tegangan sistem nominal dari 50V hingga 1000V.

    Perangkat ini dilengkapi dengan penutup empat modul dan pemasangan rel DIN, sehingga mudah dipasang dan diintegrasikan ke dalam sistem yang ada.

    Ia juga memiliki kemampuan untuk mengukur tegangan sistem dan mendeteksi kondisi tegangan rendah dan tegangan lebih.

    Mode berhentinya memungkinkan pengguna untuk menonaktifkan generator pengukur pulsa melalui protokol Modbus, melalui menu perangkat, atau dengan menggunakan tombol eksternal.

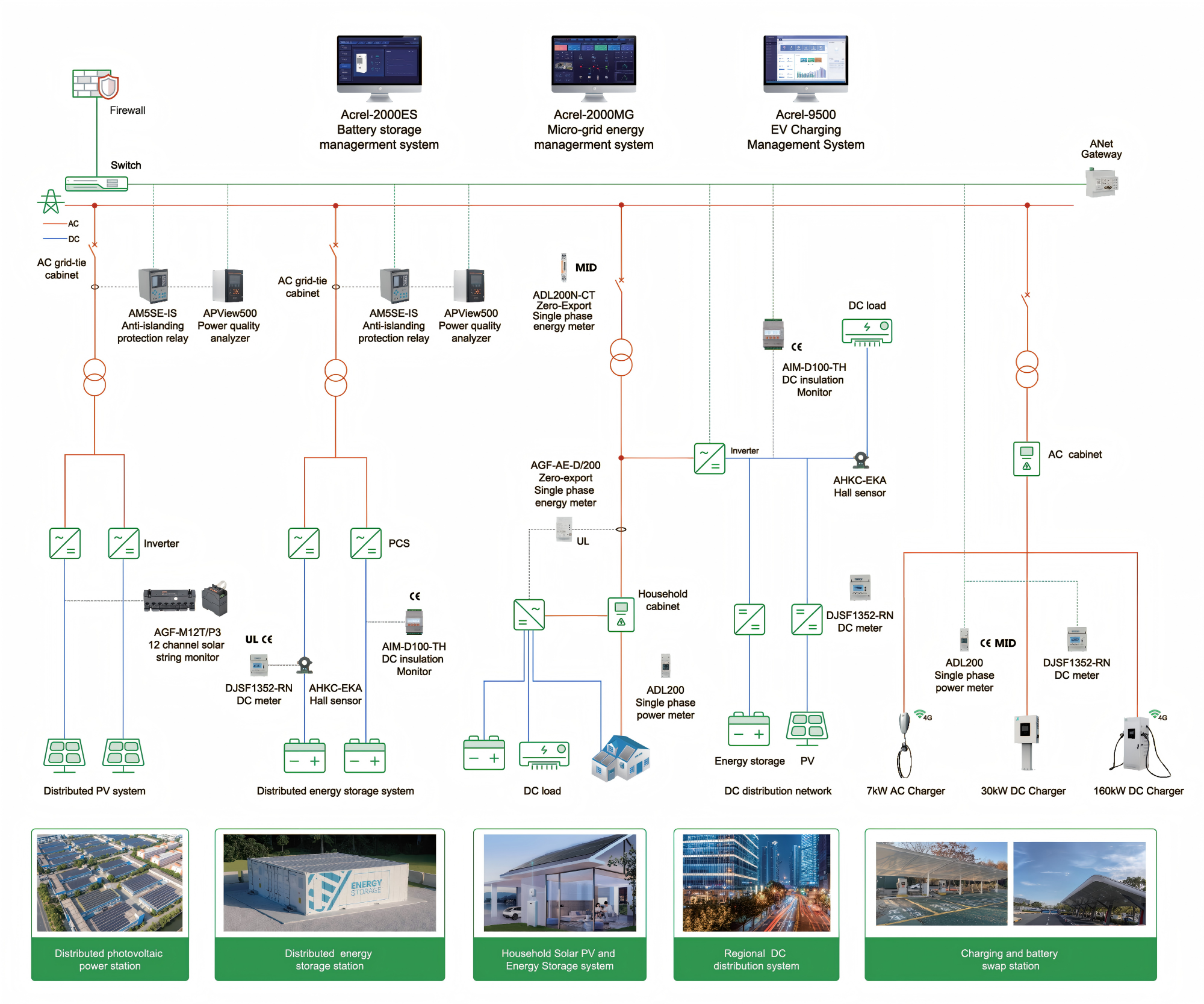

    AIM-D500-CA adalah solusi ideal untuk aplikasi seperti pembangkit listrik, gardu induk, pengisi daya EV, sistem UPS, dan tata surya.

  • Spesifikasi
  • Barang Parameter
    Tegangan suplai Tegangan suplai Us SEBUAHC/DC 85~265V
    Frekuensi 50/60Hz
    Konsumsi daya ≤ 5 W
    Sistem TI sedang dipantau Nominalnyanya tegangan sistem dengan ACPD300, Un DC 50 … 1000V
    Nominalnyanya tegangan sistem tanpa ACPD300, Un DC 50 … 400V
    Nilai respons Nilai respons (Peringatan awal isolasi) Isolasi nilai batas alarm … 2M Ω
    Nilai respons (Alarm isolasi) 1k Ω… 2M Ω
    Relatif ketidakpastian ± 15%, ± 2k Ω
    Tegangan rendah deteksi (80%~100%) Tidak (mati) *
    Deteksi tegangan lebih (100%~120%) Tidak (mati) *
    akurasi 1%, ± 1V
    Mode CCS dan CHAdeMHAI 3.0 Kapasitansi kebocoran sistem yang diizinkan ≤ 20 μF
    Mengukur dan menampilkan rentang resistansi isolasi 1k Ω… 2M Ω
    Pengukuran ketidakpastian / Ketidakpastian relatif C e ≤ 5 μF : ± 15%, ± 2k Ω
    C e >5 μF dan R F >100rb Ω : ± 15%
    Waktu respons ≤ 10 detik
    Antarmuka RS485/Modbus-RTU
    keluaran relai 2 x 1 n/o kontak, AC 250V,3A, DC 30V,5A
    Lingkungan Hidup O suhu operasi - 1 0 ℃ ~ 55 ℃
    S suhu penyimpanan - 2 0 ℃ ~ 70 ℃
    H kelembaban ≤95% RH , tidak ada kondensasi dan gas korosif
    A ketinggian ≤2000m
    berat TUJUAN-D500-CA 244.3g

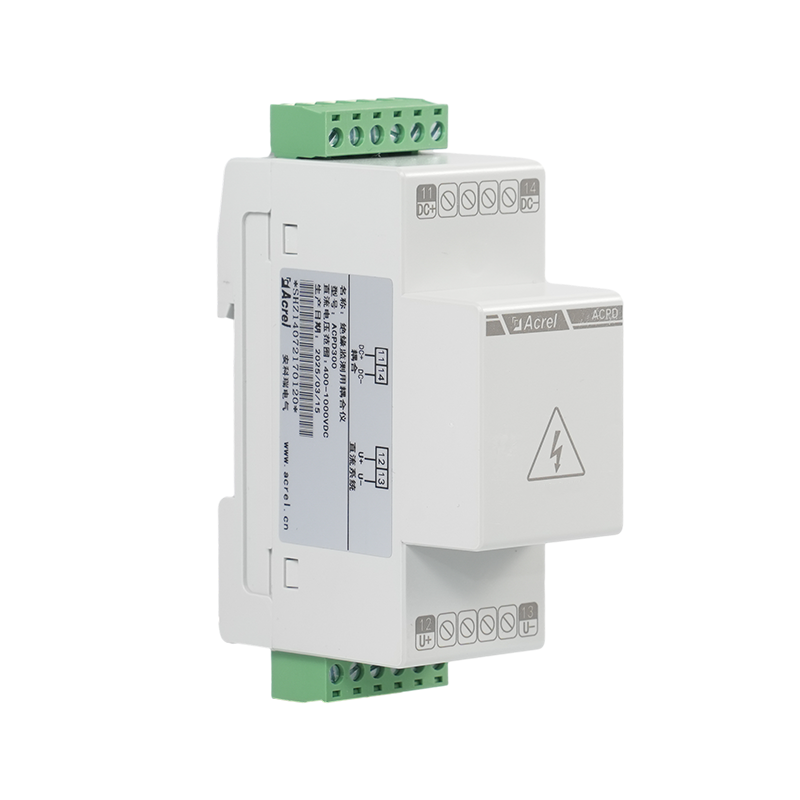

    ACPD300 86.1g
    Sertifikasi CE, IEC,RoHS

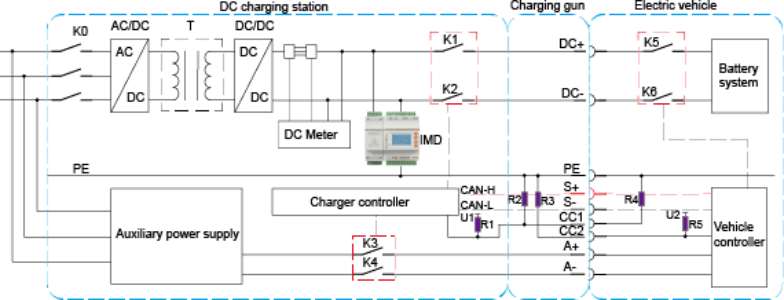

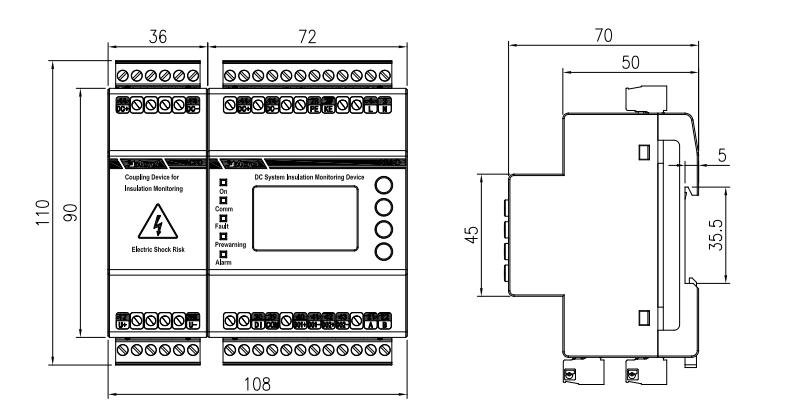

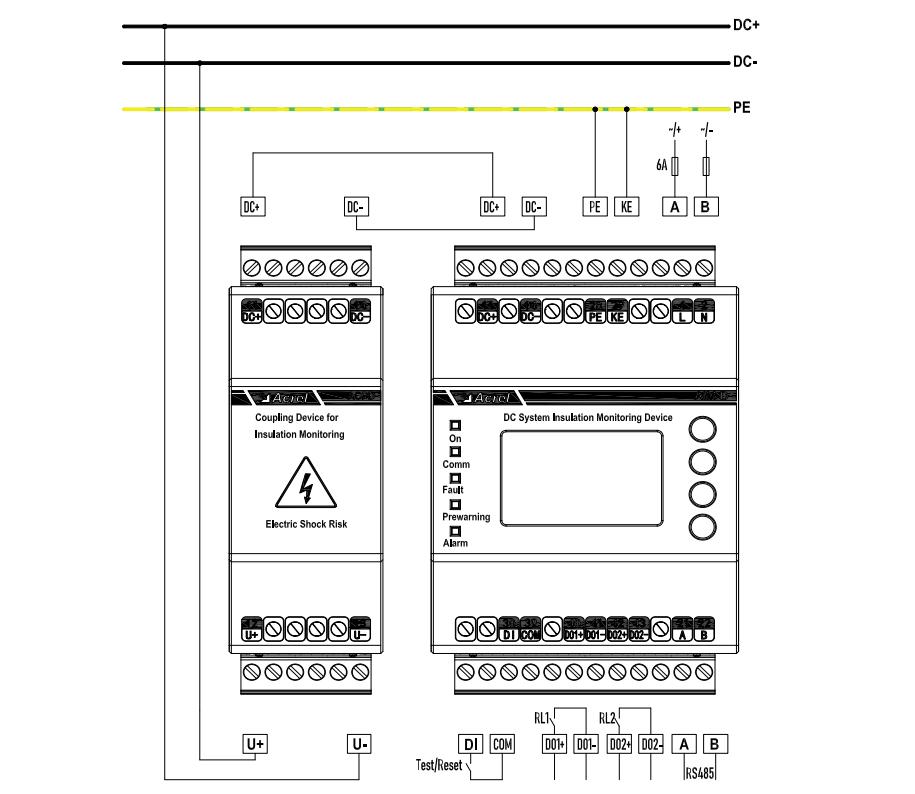

  • Diagram Dimensi & Pengkabelan

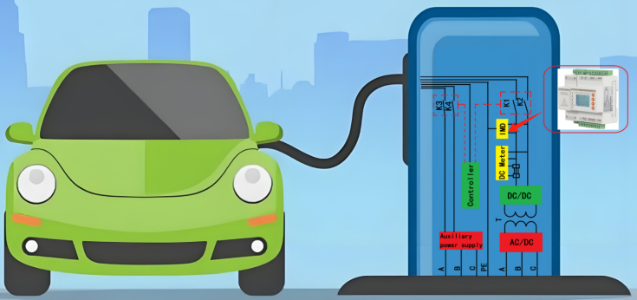

  • Skenario Aplikasi
