Pengukuran Tiga Fasa AC
Arus Masukan: 5A/1A oleh CTs
THD dengan Harmonisa 2-31
Pengukuran RNS mendatang
4DI & 2DO
Keluaran Pulsa
+86-18702106858 / +86-21-69156352

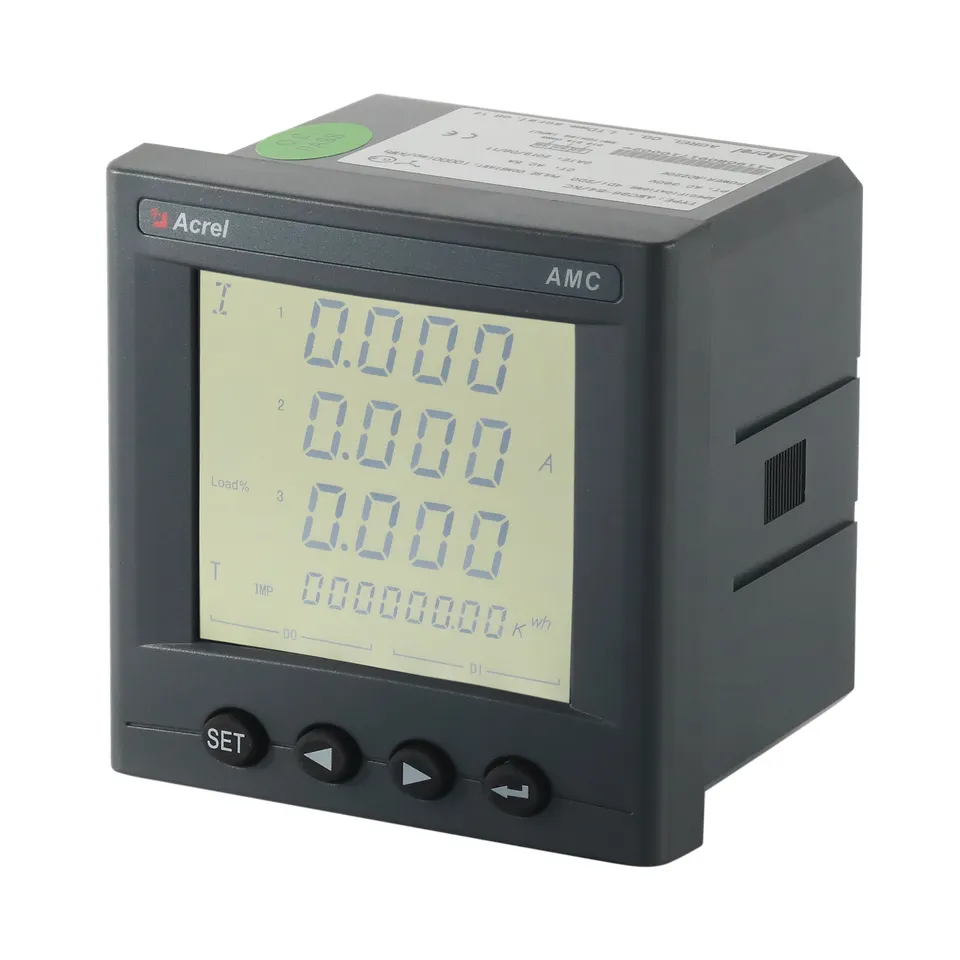

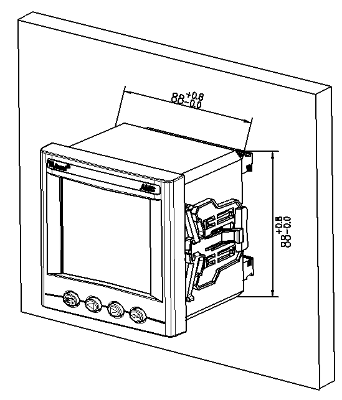

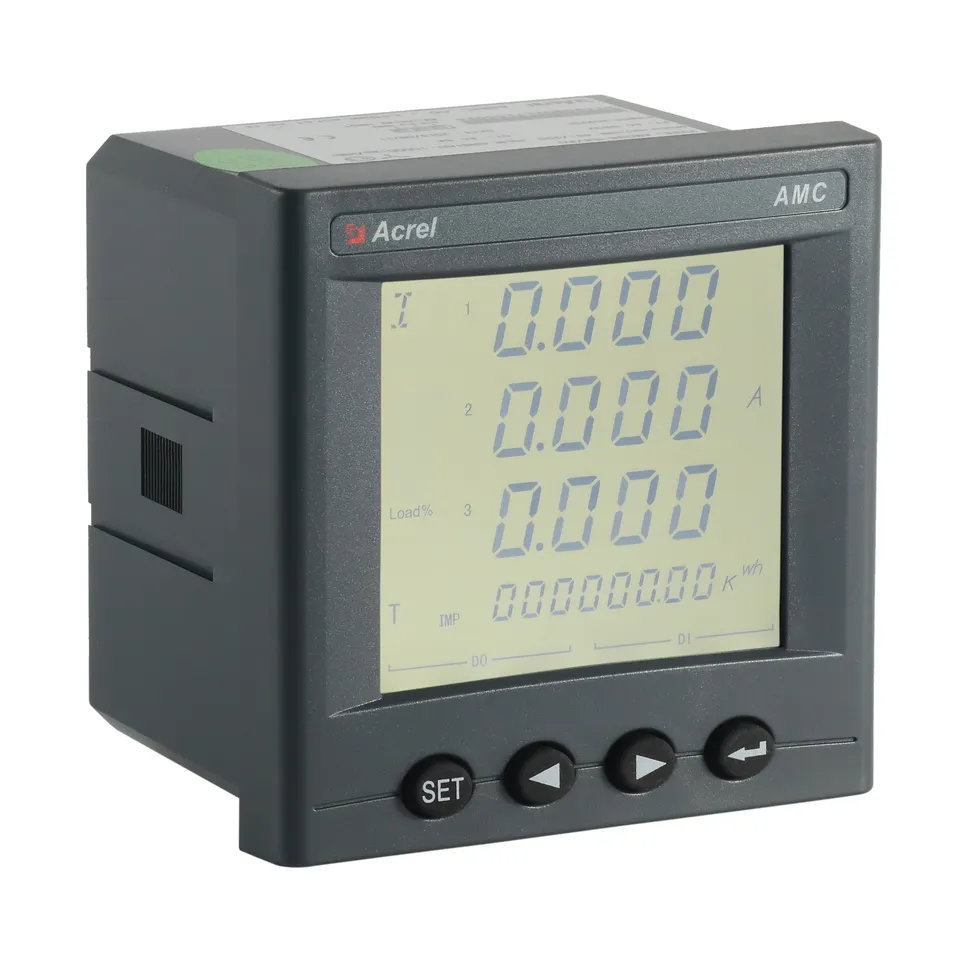

AMC96L-E4/KC adalah pengukur energi terpasang panel AC tiga fase yang dapat diprogram dengan akurasi tinggi yang dirancang untuk pemantauan daya waktu nyata, manajemen energi, dan analisis kualitas daya di instalasi industri, komersial, dan pusat data. Casing DIN kompak berukuran 96×96 mm dengan pengukuran multifungsi kelas 0,5 menghadirkan pembacaan RMS sebenarnya untuk voltase, arus, daya aktif/reaktif/semu, faktor daya, frekuensi, impor/ekspor kWh, dan kvarh dengan komunikasi Modbus-RTU RS485 untuk integrasi SCADA, BMS, atau EMS yang lancar. Pengukuran tarif empat kuadran, penangkapan distorsi harmonik ke-31, analisis THD, pencatatan permintaan, pembuatan profil beban, dan dukungan empat tarif TOU memungkinkan penagihan yang tepat dan optimalisasi efisiensi. Rentang lebar 3×57,7/100 V…3×380/660 V, 0,02-6 A sambungan langsung atau input CT, penghitung energi dua arah, keluaran pulsa, alarm relai, dan segel anti rusak menjadikan AMC96L-E4/KC ideal untuk switchgear, papan distribusi, pembangkit listrik PV, stasiun pengisian daya EV, dan aplikasi jaringan pintar sambil memenuhi IEC 62053-22, IEC 61557-12 dan standar CE.
| Parameter Teknis | Nilai | |||

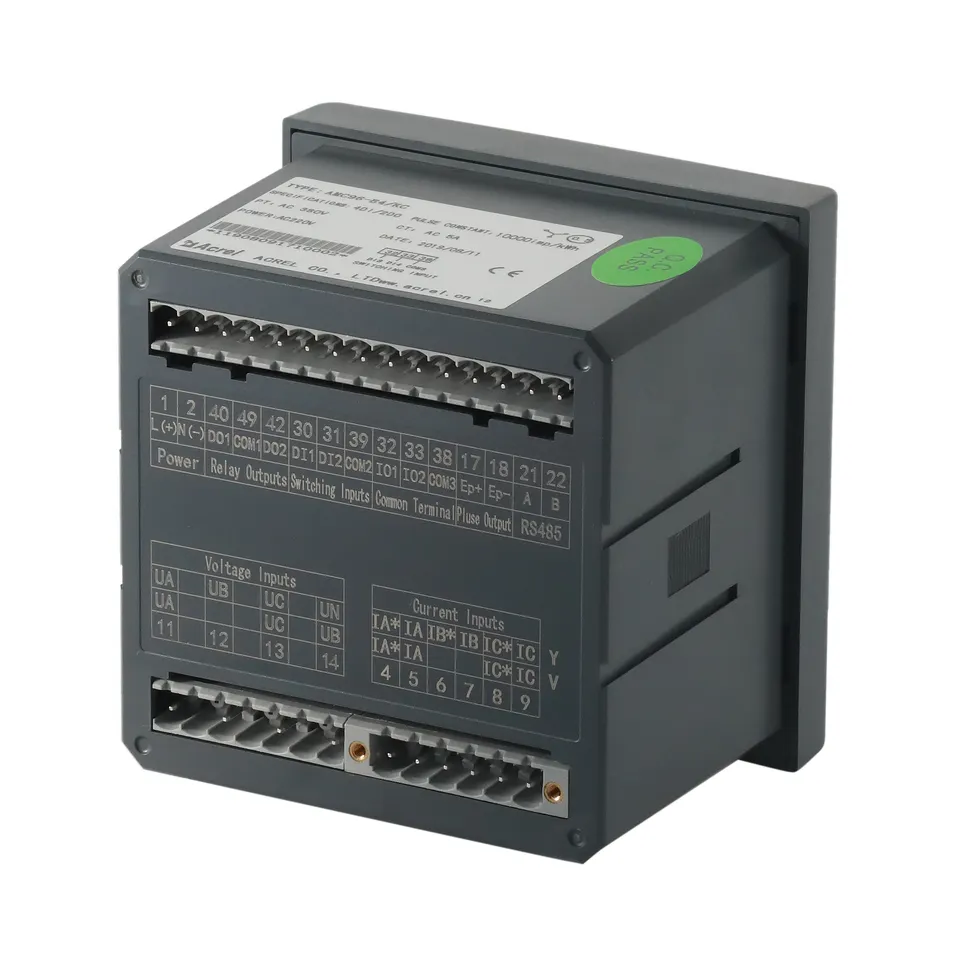

| Masukan | Koneksi | Kabel fase tunggal 2, kabel 3 fase 3, kabel 3 fase 4 | ||
| Frekuensi | 45-65Hz | |||
| Tegangan | Peringkat: | |||
| fase tunggal: AC 100V、400V | ||||
| Tiga fase: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(hanya ukuran 96) | ||||
| Kelebihan beban: Peringkat 1,2 kali lipat (terus menerus) : Peringkat 2 kali lipat selama 1 detik | ||||
| Konsumsi daya:<0,5VA | ||||
| Saat ini | Peringkat: AC IA、5A | |||
| Kelebihan beban: Peringkat 1,2 kali lipat (terus menerus); Peringkat 10 kali lipat selama 1 detik | ||||
| Konsumsi daya:<0,5VA | ||||
| Keluaran | Energi listrik | Keluaran mode:open-collector photo-coupler pulse | ||
| Konstanta pulsa: 10000imp/kWh (dapat diatur), lihat diagram pengkabelan untuk detailnya; | ||||
| Komunikasi | RS485port, protokol Modbus -RTU, protokol DLT645 (versi 07 dan 97), | |||
| tingkat baud 1200 ~ 38400 | ||||
| Fungsi | Beralih masukan | Masukan kontak kering, catu daya internal; jika modelnya KA, maka AC 220V aktif. | ||
| Beralih keluaran | Keluaran mode: Relay normally open contact output | |||
| Kapasitas kontak: AC 250V/3A、 DC 30V/3A | ||||
| Keluaran analog | 4 - 20mA | |||
| Kelas akurasi | Frekuensi:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Catu daya | AC/DC 85-265V atau DC24V（±20%）atau DC48V(±20%) | |||
| konsumsi daya≤10VA | ||||
| Keamanan | Frekuensi daya menahan tegangan | Antara Catu Daya//Output Peralihan//Input Arus//Input Tegangan dan Transmisi// Komunikasi //Output Pulsa//input switching AC 2 kV 1 menit; | ||
| Antara catu daya, keluaran peralihan, masukan arus, masukan tegangan AC 2 kV 1 menit; | ||||
| Antara Transmisi、Komunikasi、Output Pulsa、switching input AC 1kV 1 menit; | ||||
| Resistensi isolasi | Masukan、Output end to machine enclosure >100MΩ | |||
| Lingkungan Hidup | Suhu | pekerjaan: -25°C~ 65°C penyimpanan: -40°C ~ 80°C | ||
| Kelembaban | ≤93%RH Tanpa kondensasi | |||
| Ketinggian | ≤2500 juta | |||
