Pengukuran suhu nirkabel transformator/busbar/konektor/motor Ucapkan selamat tinggal pada perbaikan pasif, pengukuran suhu online 24 jam, dan pasang "termometer" pada peralatan listrik Anda!

15 04, 2026

Pentingnya Pemantauan Suhu pada Peralatan Listrik

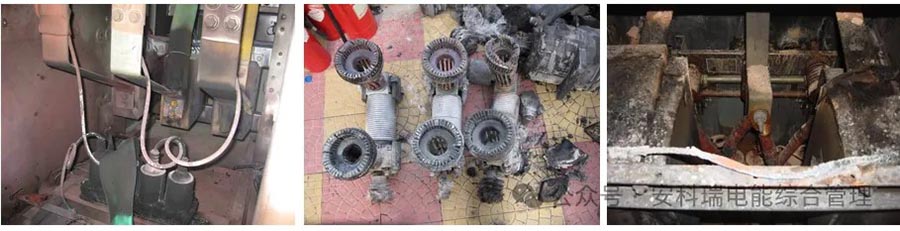

Listrik adalah sumber kehidupan produksi industri, operasi komersial, dan keamanan mata pencaharian, dan suhu peralatan adalah "barometer" keselamatan listrik. Switchgear tegangan tinggi dan rendah, trafo, busbar, dan sambungan kabel rentan terhadap panas berlebih lokal karena kontak yang buruk, penuaan isolasi, dan beban berlebih selama operasi beban tinggi jangka panjang. Jika tidak dipantau tepat waktu, hal ini dapat menyebabkan kerusakan peralatan, gangguan produksi, atau bahkan kebakaran listrik, dengan akibat serius yang tidak terbayangkan.

Selama berbagai peralatan listrik terhubung ke sistem tenaga listrik, maka akan menghasilkan sejumlah panas melalui arus tertentu, dan suhu akan naik. Dalam sistem tenaga listrik, banyak kecelakaan besar yang disebabkan oleh semakin panasnya peralatan listrik. Jika bahaya tersembunyi dari panas berlebih pada peralatan listrik dapat dideteksi tepat waktu, tindakan pemeliharaan atau perbaikan dapat diambil tepat waktu, dan bahaya tersembunyi kesalahan dapat dihilangkan, kecelakaan pengoperasian sistem catu daya dapat sangat dikurangi, dan keandalan catu daya dapat ditingkatkan. Oleh karena itu, sangat penting untuk mendeteksi secara tepat waktu dan menganalisis dengan benar bagian peralatan listrik yang terlalu panas.

Metode pengukuran suhu tradisional tidak lagi dapat memenuhi persyaratan keselamatan listrik modern

① Lembaran lilin uji suhu tidak dapat dipantau secara real time, sehingga menimbulkan risiko penuaan dan kegagalan yang signifikan.
② Pengukuran suhu inframerah memiliki titik buta, yang tidak dapat dideteksi atau diandalkan di dalam kabinet tertutup.
③ Kabel pengukuran suhu berkabel rumit, dengan risiko insulasi tinggi, kesulitan dalam renovasi, dan biaya perawatan yang tinggi.
④ Mode perbaikan pasif dan pasca-remediasi tidak dapat mencegah risiko panas berlebih yang tersembunyi.

Solusi lengkap perangkat lunak dan perangkat keras pengukuran suhu nirkabel Acrel

Solusi terintegrasi pengukuran suhu nirkabel untuk semua skenario Acrel, dengan "nirkabel pasif, penginderaan presisi, peringatan cerdas, serta pengoperasian dan pemeliharaan yang mudah" sebagai intinya, sepenuhnya memecahkan hambatan pengukuran suhu tradisional dan mencapai lompatan dari "perbaikan pasif" menjadi "pencegahan dan pengendalian aktif" dalam keamanan listrik.

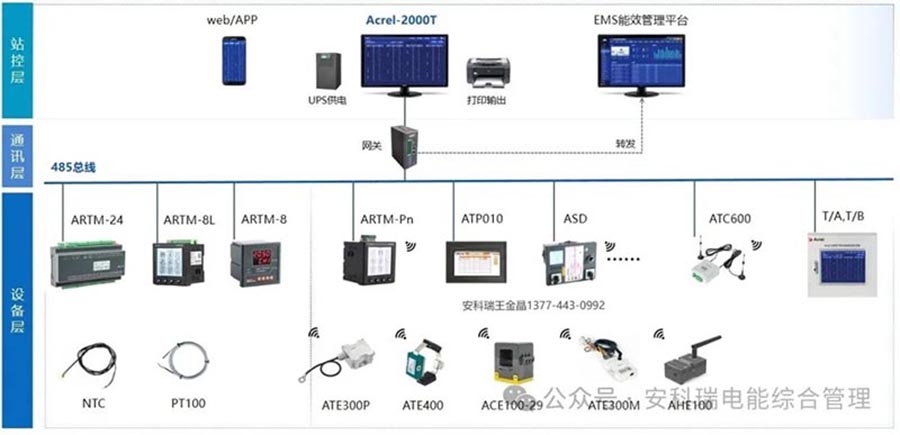

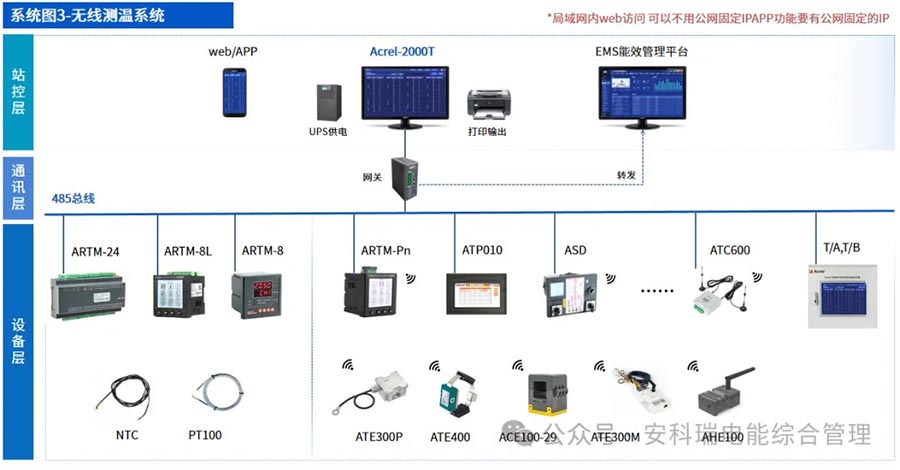

Kami memiliki solusi pengukuran suhu nirkabel Acrel yang mencakup sensor, transceiver, perangkat tampilan, dan platform sistem terintegrasi!

Apa saja skenario aplikasi untuk pengukuran suhu nirkabel? Di mana itu digunakan?

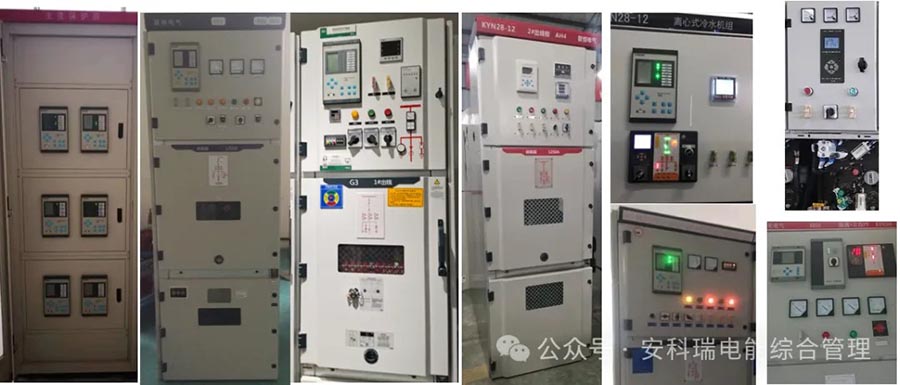

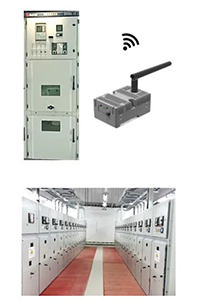

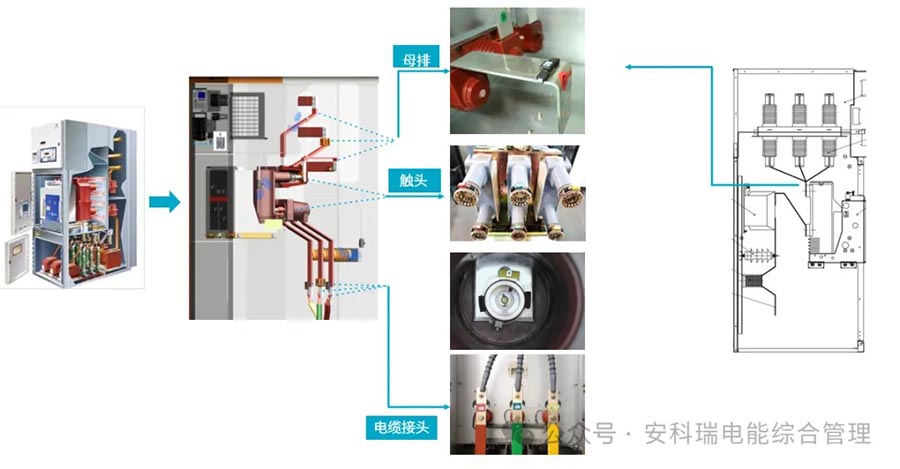

Persyaratan pengukuran suhu - Switchgear tegangan tinggi

Misalnya: pengukuran suhu sambungan kabel, titik kontak, dan busbar.

Pengukuran suhu sambungan kabel
Pengukuran suhu kontak
Pengukuran suhu busbar induk

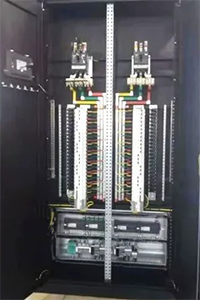

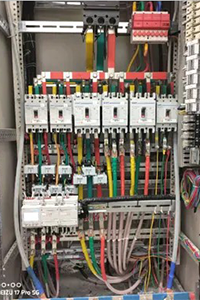

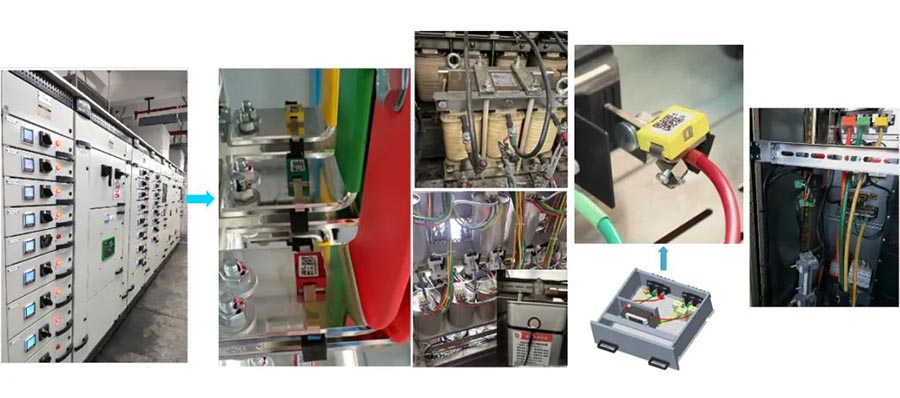

Persyaratan pengukuran suhu - Kabinet tegangan rendah

Misalnya pengukuran suhu untuk konektor/busbar pemutus sirkuit rangka, permukaan kapasitor/reaktansi, konektor kabel lemari laci, dan konektor kabel keluar tegangan rendah.

·Pengukuran suhu konektor pemutus sirkuit rangka/busbar

· MAKAN400

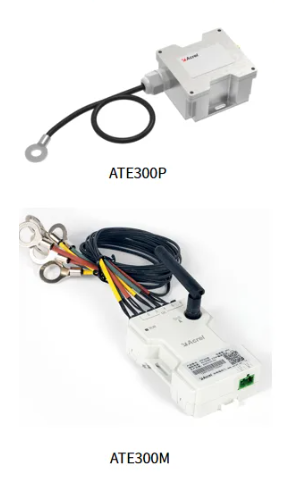

· Kotak pengukuran permukaan kapasitor/reaktansi

· ATE300 juta

· Pengukuran suhu konektor kabel lemari laci

· MAKAN400

· Pengukuran suhu konektor kabel keluar tegangan rendah

· ACE100

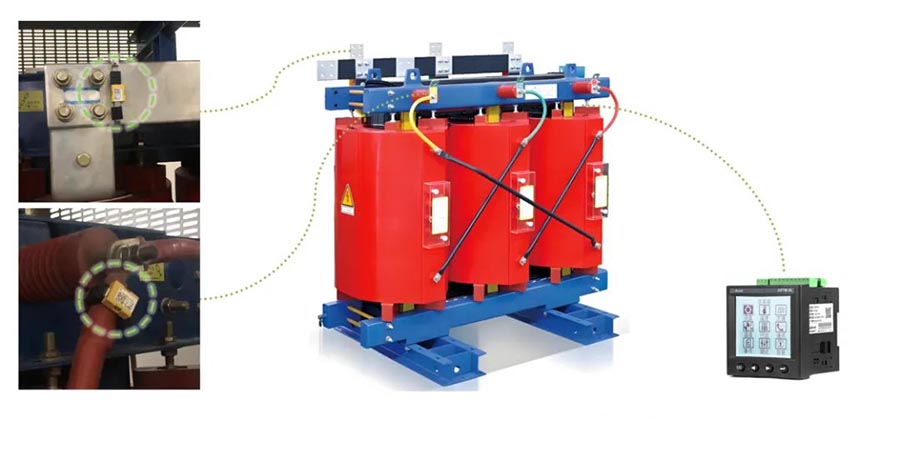

Persyaratan pengukuran suhu - Pengukuran suhu transformator

Misalnya pengukuran suhu sambungan trafo dan belitan internal.

· Pengukuran suhu sambungan transformator

· MAKAN400

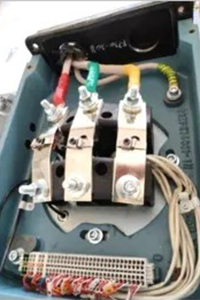

· Pengukuran suhu belitan internal transformator

· (PT100 yang sudah tertanam sebelumnya) ARTM-8L

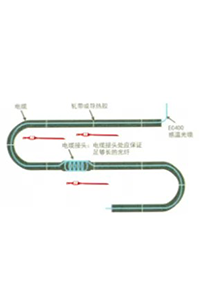

Persyaratan pengukuran suhu - kotak distribusi, kabel dalam ruangan, kabinet/dalam ruangan, dll

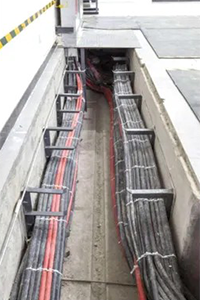

Misalnya pengukuran suhu kotak distribusi, parit kabel dalam ruangan, serta suhu dan kelembaban dalam ruangan switchgear/ruang distribusi.

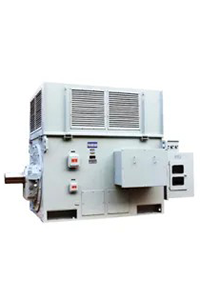

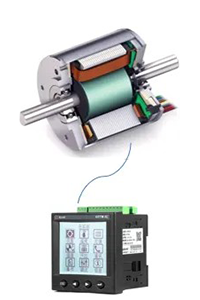

Persyaratan pengukuran suhu - pengukuran suhu motor

Misalnya: pengukuran suhu pada permukaan motor, pengukuran suhu pada kotak sambungan motor, dan pengukuran suhu pada belitan bagian dalam motor.

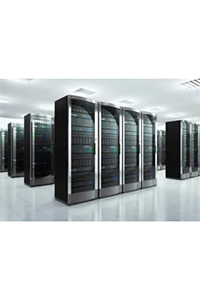

Kebutuhan pengukuran suhu pelanggan industri - Pusat data

Misalnya: pengukuran suhu penutup baki kabel/saluran bus dalam ruangan, pengukuran suhu server pusat data, dan pengukuran suhu sambungan kabinet kolom pusat data.

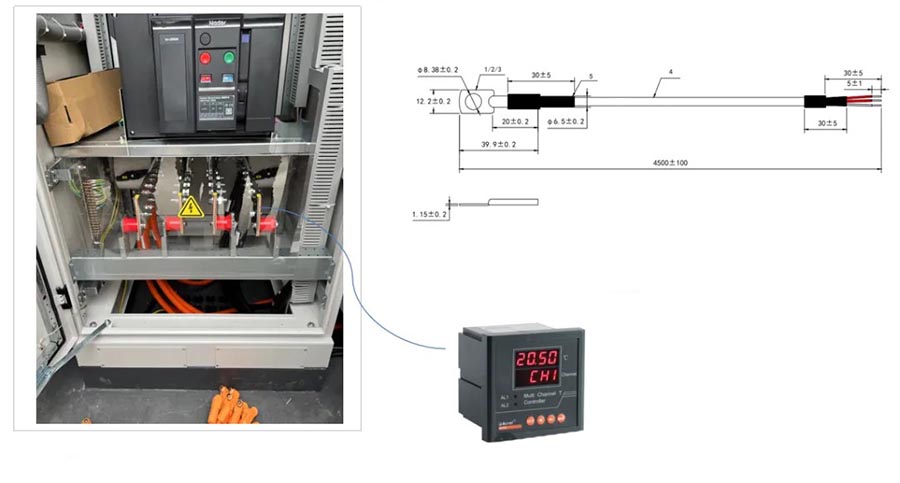

Permintaan pengukuran suhu pelanggan industri - wadah penyimpanan energi

Misalnya, pengukuran suhu diperlukan untuk busbar DC pada wadah penyimpanan energi

Model PT100: MPT101B130006

Resistansi tegangan: AC3000V/DC 4300V

Busbar DC untuk wadah penyimpanan energi

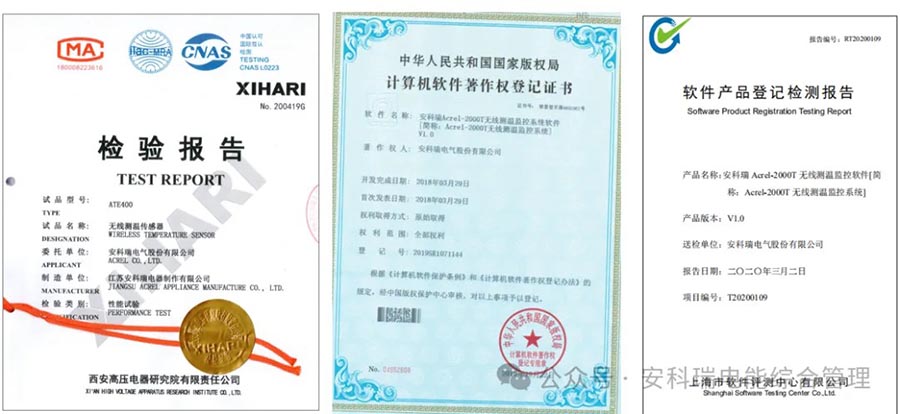

Sertifikat Kualifikasi Produk Pengukuran Suhu Nirkabel Acrel

Empat keunggulan inti menentukan standar baru untuk pengukuran suhu daya

1. Bebas perawatan nirkabel pasif, menghilangkan risiko keamanan dari akarnya

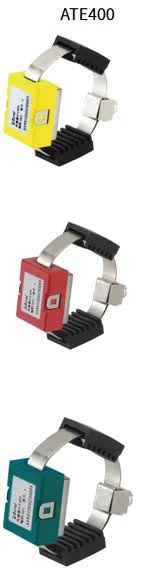

Sensor pasif RFID seri ATE800 mengadopsi teknologi pemanenan energi frekuensi radio, yang tidak memerlukan baterai atau kabel, dan bebas perawatan seumur hidup, sepenuhnya menghindari risiko kegagalan baterai dan isolasi kabel tegangan tinggi di lingkungan bersuhu tinggi. Sensor daya induksi sensor MAKAN400, dapat dimulai ketika ≥ 5A, dengan masa pakai yang lama dan pengoperasian online yang stabil dalam skenario beban tinggi, sangat mengurangi biaya pengoperasian dan pemeliharaan.

2. Penginderaan presisi tinggi, mampu menangkap kenaikan suhu 0,5 ℃ secara akurat

Menggunakan chip pengukuran suhu presisi tinggi dengan akurasi ± 1 ℃ dan rentang pengukuran suhu -50 ℃~ 125 ℃, chip ini dapat secara sensitif menangkap perubahan kecil kenaikan suhu, memperingatkan terlebih dahulu tentang peningkatan resistensi kontak dan potensi kesalahan panas berlebih, dan menghilangkan bahaya tersembunyi sejak awal. Data tetap stabil di lingkungan dengan interferensi kuat, sehingga aman digunakan di lemari bertegangan tinggi dan skenario bus padat.

3. Instalasi tanpa modifikasi, baik proyek baru maupun lama dapat dilaksanakan dengan cepat

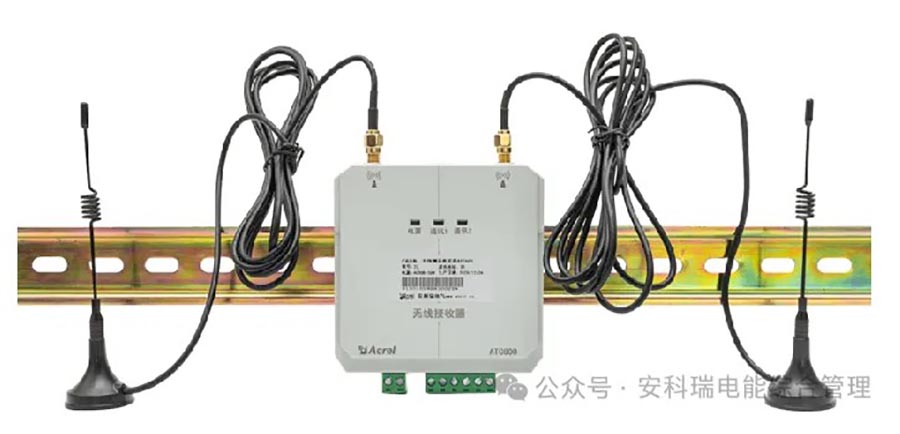

Bentuk pemasangannya bermacam-macam seperti tipe strap, tipe baut, dan tipe patch, yang tidak memerlukan pembongkaran atau pelepasan peralatan. Penerima mendukung pemasangan rel, pemilihan antena 13774430992 yang fleksibel, sinyal stabil untuk lemari yang kompleks, penerapan cepat untuk proyek baru, dan peningkatan satu klik untuk ruang distribusi lama.

4. Kontrol cerdas rantai penuh, "asuransi ganda" lokal dan jarak jauh

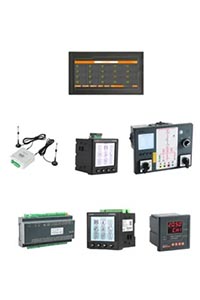

Dari pemantauan kabinet tunggal hingga kontrol terpusat, Ankerui telah membangun matriks produk yang lengkap:

Perangkat tampilan ARTM Pn: mendukung 60 sensor per unit, cocok untuk ruang distribusi kecil dan menengah;

Transceiver pengukuran suhu nirkabel ATC: mendukung akses terpusat ke 240 posisi sensor;

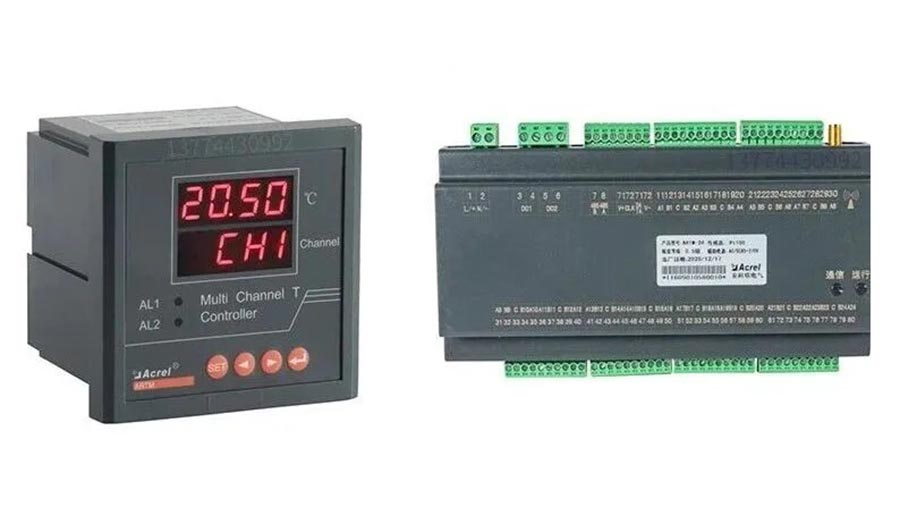

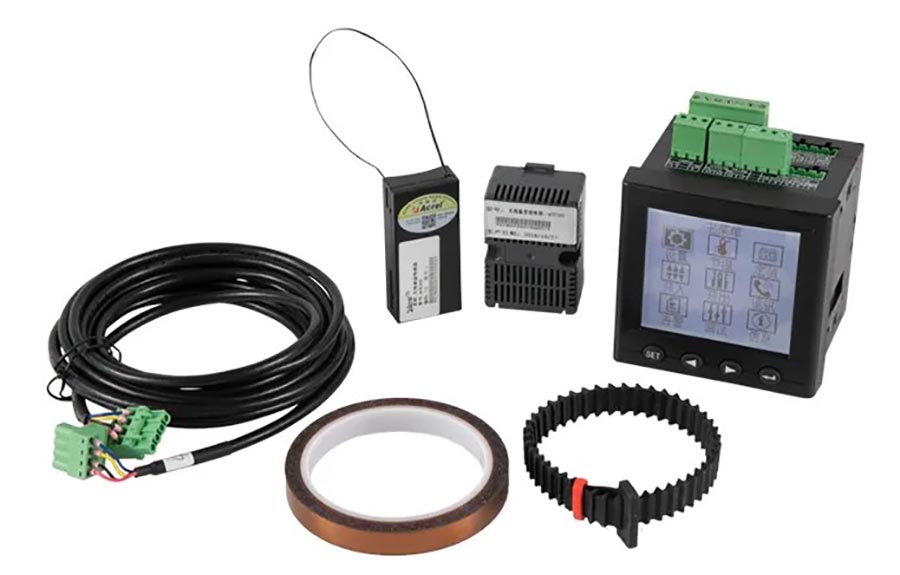

Instrumen Inspeksi ARTM8: Disesuaikan untuk pengukuran suhu multi-saluran transformator dan reaktor.

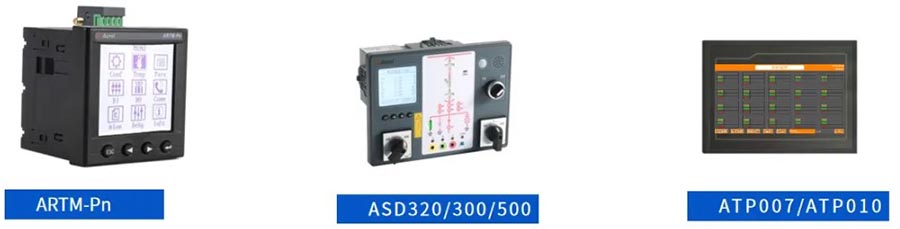

Instrumen pengukuran dan inspeksi suhu nirkabel dengan saluran 8/24

Terminal tampilan

ARTM-Pn
Catu daya yang berfungsi: AC85~265V, DC100~300V adaptif, konsumsi daya 8W
Metode instalasi: Instalasi tertanam, bukaan 92*92, kedalaman 65
Antarmuka komunikasi: 1 antarmuka komunikasi serial RS485, protokol komunikasi Modbus RTU
Pengukuran suhu kontak: can connect to 60 ATE400
Pengukuran suhu kontak accuracy: ± 1 ² C
Akuisisi masukan: masukan 12V bawaan 4 saluran, mampu mengumpulkan status posisi pemutus sirkuit, kereta tangan, dll
Konfigurasi keluaran: keluaran pasif 2 saluran, dengan suhu tinggi/suhu berlebih/perbedaan suhu fase/fungsi alarm perubahan mendadak suhu
Pengukuran parameter kelistrikan: arus, tegangan, frekuensi, daya aktif, daya reaktif, kWh, dll., level 0,5

ASD320/300/500
Catu daya yang berfungsi: AC/DC 220V, AC/DC110V adaptif
Persyaratan masukan status: Masukan kontak kering pasif (catu daya internal perangkat tampilan status)
Pengukuran suhu dan kelembaban dan akurasi kontrol: suhu<1 ° C; kelembaban relatif<3%
Pengukuran suhu nirkabel: dapat digunakan dengan sensor suhu nirkabel ATE400, rentang pengukuran suhu -50 ℃~125 ℃ C
Kapasitas keluaran pemanas dan alarm: AC220V/5A
Persyaratan tampilan langsung: Arus hubung singkat dari sisi sekunder sensor aktif ke ground di bawah tegangan pengenal harus lebih besar dari 200uA
Sistem 10kV, kapasitas sensor>100pF;
Sistem 35kV, kapasitas sensor>35pF;
Sistem 6kV, kapasitas sensor>180pE
Komunikasi: antarmuka komunikasi serial RS485, protokol Modbus RTU (ASD500 dengan port jaringan besar)
Dimensi: 238mm * 178mm * 83mm (lebar * tinggi * kedalaman)

ATP007/ATP010
Catu daya yang berfungsi: DC24V
Metode instalasi: Instalasi tertanam
Antarmuka komunikasi: Konfigurasi standar mencakup 1 antarmuka komunikasi serial RS485 (protokol Modbus RTU)
1 port Ethernet
Pengukuran suhu kontak accuracy: ± 1 ° C
Alarm suhu tinggi: Bel sabuk putih perangkat akan aktif ketika suhu melebihi nilai yang ditetapkan

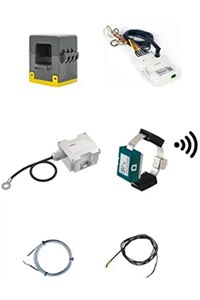

Sensor suhu nirkabel aktif

Sensor suhu nirkabel bertenaga CT

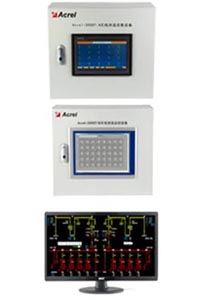

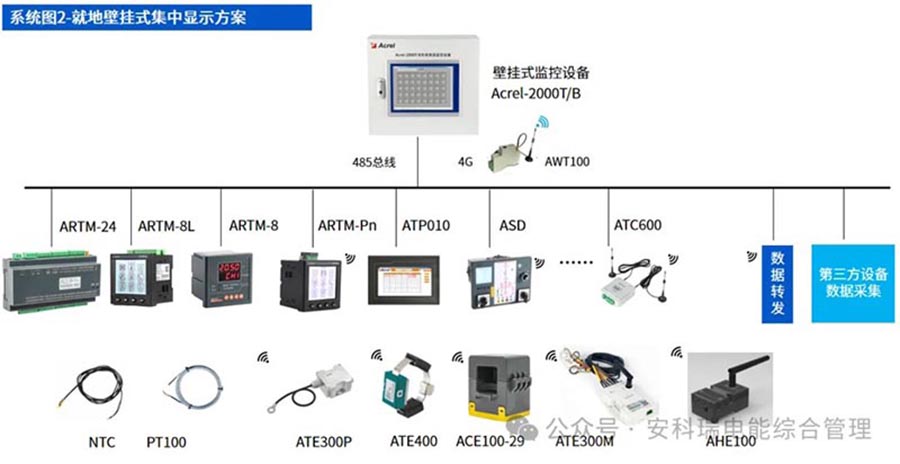

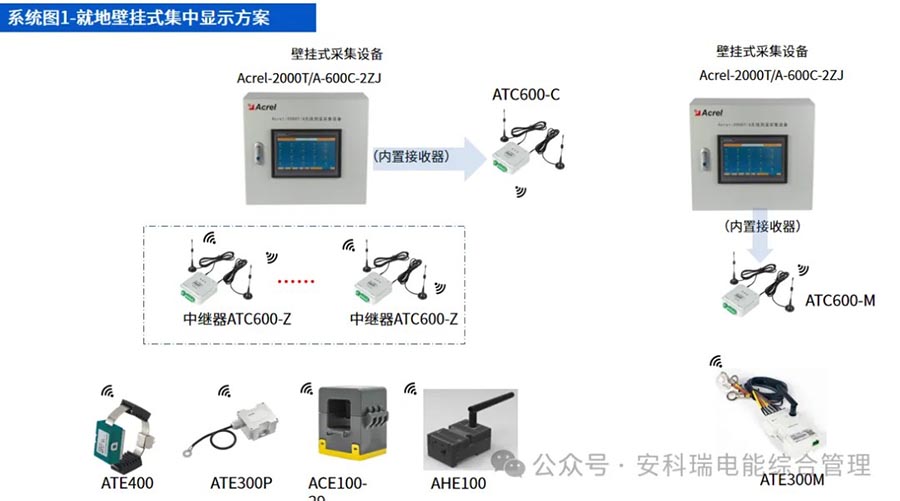

Platform sistem pemantauan suhu nirkabel Acrel-2000T, sebagai "otak pintar", mencapai pemantauan real-time 24 jam, peringatan multi-level (pop-up suara SMS APP), penelusuran data historis, dan manajemen inspeksi loop tertutup. Ia dapat memahami status suhu seluruh stasiun tanpa meninggalkan rumah, sehingga sangat meningkatkan efisiensi pengoperasian dan pemeliharaan.

Cakupan pemandangan penuh, menjaga keamanan listrik perusahaan

Solusi pengukuran suhu nirkabel Ankerui telah banyak digunakan di:

√Area Pabrik Kimia/Baja/Manufaktur

√Pusat data, pusat logistik

√Taman Rantai Dingin

√Pembangunan baru dan renovasi gardu induk dan ruang distribusi

√Bandara, rumah sakit, bangunan komersial, pusat transportasi

√Lemari tegangan tinggi, busbar, konektor kabel, kontak pemutus arus.

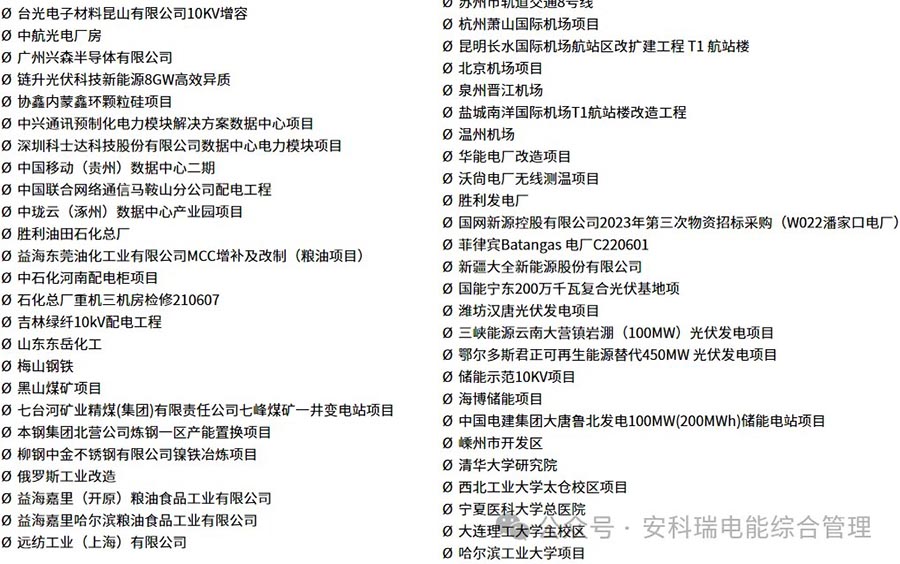

Pembagian kasus

Proyek Kimia Inggris Shandong mencakup gardu induk 35kV dan 3 gardu induk 10kV, dengan total 76 lemari tegangan tinggi. Setiap kabinet dilengkapi dengan pengukuran suhu nirkabel 6 titik, menggunakan sensor ATE200/ATE400 dan kontrol cerdas ASD320 untuk mencapai pengukuran suhu online 24/7 dan peringatan abnormal real-time terhadap peralatan bertegangan tinggi di seluruh stasiun, secara efektif memastikan keselamatan listrik dalam skenario bahan kimia berisiko tinggi dan menghilangkan risiko panas berlebih, kebakaran, dan pemadaman listrik yang tidak direncanakan.

Keamanan listrik bukanlah persoalan kecil; pengukuran suhu yang tepat memastikan keamanan

Saat ini, dengan percepatan promosi konstruksi karbon ganda dan jaringan pintar, keselamatan kelistrikan tidak lagi menjadi "pertanyaan pilihan ganda", tetapi "mata kuliah wajib". Peralatan listrik yang terlalu panas adalah bahaya tersembunyi utama yang menyebabkan pemadaman listrik dan kebakaran listrik. Metode pengukuran suhu tradisional memiliki kelemahan seperti titik buta yang besar, ketidakmampuan untuk memantau secara real-time, dan kesulitan dalam renovasi.

Solusi integrasi pengukuran suhu nirkabel untuk semua skenario dari Ankerui memiliki keunggulan inti nirkabel pasif, penginderaan presisi tinggi, instalasi tanpa modifikasi, dan kontrol cerdas rantai penuh, yang beralih dari perbaikan pasif ke pencegahan dan pengendalian aktif. Sensor seri ATE tidak memerlukan baterai, bebas perawatan, dan dipasangkan dengan platform pemantauan Acrel-2000T untuk mencapai peringatan multi-level 24 jam dan kemampuan penelusuran data. Mereka telah banyak digunakan dalam bidang kimia, pusat data, pusat transportasi, dan skenario lainnya, membantu perusahaan menghilangkan titik buta suhu, mengurangi biaya pengoperasian dan pemeliharaan, mencegah kebakaran listrik, dan benar-benar mencapai pengendalian keselamatan, pencegahan bahaya tersembunyi, ketertelusuran data, dan akuntabilitas.
