DIN Rail vs Panel Mounted Energy Meters: Selection Guide

Mengapa Keputusan Format Pengukuran Membentuk Kinerja Panel Jangka Panjang

Memilih antara unit yang dipasang di rel DIN dan unit yang dipasang di panel jarang merupakan detail sepele pada gambar proyek. Keputusan tersebut mempengaruhi berapa banyak ruang yang tersisa di dalam enklosur, bagaimana teknisi akan membaca data selama pemeliharaan, bagaimana pengkabelan dirutekan, dan seberapa mudah perangkat tersebut terintegrasi dengan sistem manajemen gedung di kemudian hari. Sebuah meteran energi yang tampak identik satu sama lain pada lembar data dapat berperilaku sangat berbeda setelah ditempatkan di dalam kabinet yang penuh sesak atau dipasang rata pada pintu switchgear.

Panduan ini menjelaskan perbedaan praktis antara kedua format pemasangan, spesifikasi teknis yang perlu diperiksa sebelum membeli, dan cara terstruktur untuk mencocokkan jenis meteran dengan aplikasi. Tujuannya adalah untuk membantu para insinyur, pembuat panel, dan manajer fasilitas menghindari pengerjaan ulang yang disebabkan oleh faktor bentuk yang tidak cocok atau antarmuka komunikasi yang tidak ditentukan.

DIN Rail vs Panel Mounted: Memahami Dua Format

Kedua format mengukur parameter kelistrikan yang sama, namun dibuat untuk konteks fisik yang berbeda. SEBUAH Pengukur energi rel DIN klip langsung ke rel standar 35 milimeter di dalam selungkup, berada di samping pemutus, kontaktor, dan blok terminal. SEBUAH pengukur energi yang dipasang di panel dirancang untuk dipotong menjadi pintu atau pelat depan, dengan tampilan menghadap ke luar sehingga operator dapat membaca nilai tanpa membuka kabinet.

DIN rail energy meter mounted inside a control enclosure — Pengukur energi rel DIN installed on standard rail inside a distribution cabinet

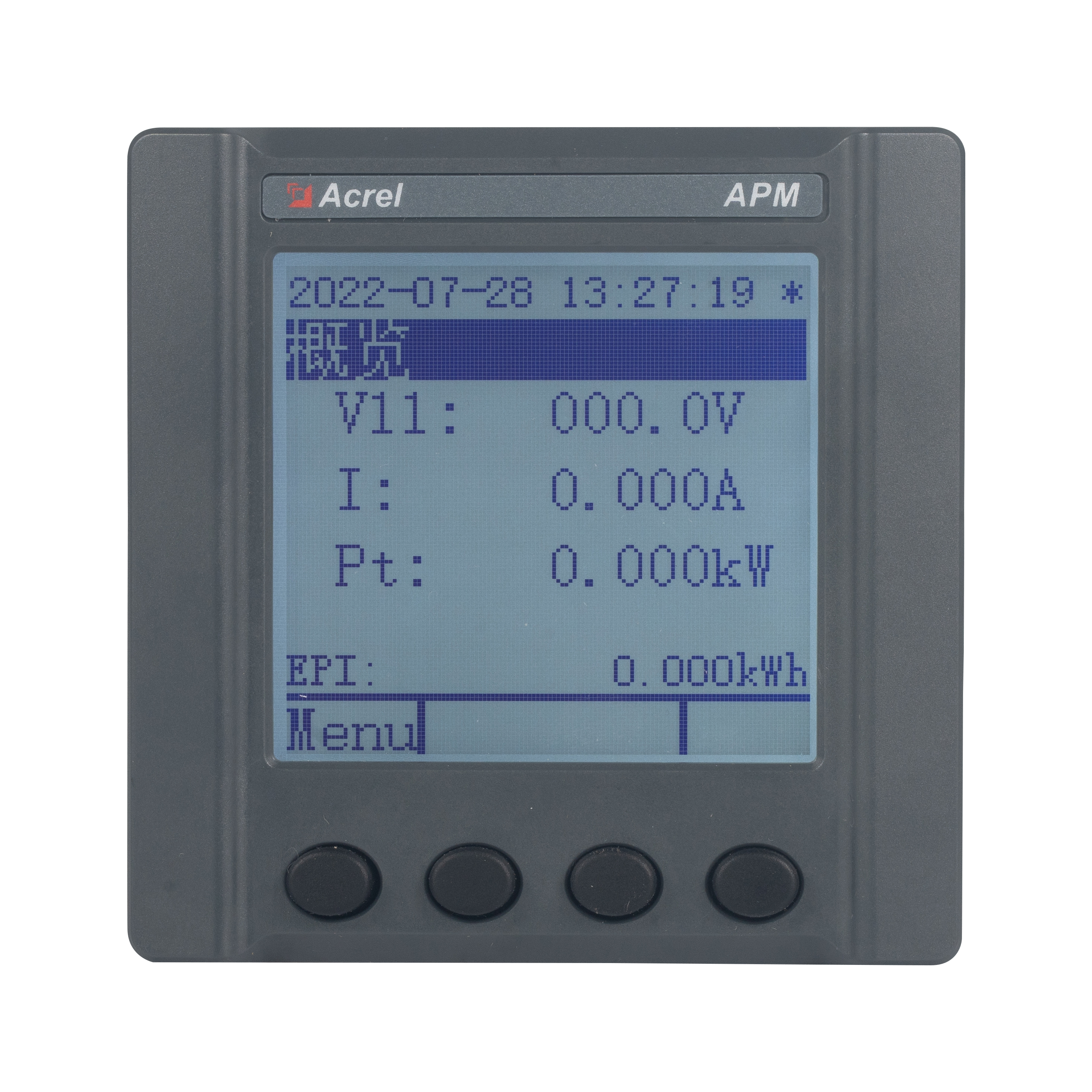

Panel mounted energy meter installed on switchgear door — Pengukur energi yang dipasang di panel dipasang di pintu lemari untuk pembacaan langsung

Atribut	Format Rel DIN	Format Pemasangan Panel
Lokasi pemasangan	Di dalam enklosur, pada rel 35mm	Potong menjadi pintu atau pelat depan
Tampilkan visibilitas	Memerlukan pembukaan kabinet	Terlihat tanpa membuka kabinet
Dibutuhkan kedalaman enklosur yang khas	Jejak kaki yang dangkal dan kompak	Tergantung pada panjang badan perangkat di belakang potongan
Kasus penggunaan umum	Sub-metering, sirkuit pengumpan, proyek retrofit	Pasokan masuk utama, dasbor operator, ruang kontrol
Akses kabel	Akses terminal depan atau samping	Akses terminal belakang, dikabelkan dari balik pintu

Dalam praktiknya, banyak pembuat panel menggabungkan kedua format dalam satu proyek. Pengukuran rel DIN yang ringkas menangani pemantauan sub-sirkuit terdistribusi di tempat yang ruangnya sempit, sementara unit yang dipasang di panel dicadangkan untuk umpan masuk utama atau untuk titik mana pun di mana operator memerlukan pembacaan sekilas. Memahami pengukur dan penganalisis energi pemasangan rel din sebagai suatu kategori juga membantu ketika merencanakan pemantauan multi-sirkuit, karena beberapa unit dapat dipasang berdampingan di sepanjang rel yang sama tanpa memakan ruang pintu.

Spesifikasi Utama yang Perlu Diperiksa Sebelum Memilih Pengukur Energi

Perbandingan lembar data hanya berguna jika baris yang benar dibandingkan. Spesifikasi berikut cenderung mempunyai dampak paling praktis terhadap kinerja meteran yang baik di lokasi yang diinginkan.

Kelas Akurasi Pengukuran

Kelas akurasi menentukan seberapa dekat nilai yang ditampilkan melacak beban sebenarnya. Sub-pengukuran untuk alokasi biaya internal biasanya menoleransi kelas yang lebih luas dibandingkan tingkat penagihan atau pengukuran pendapatan, yang diharapkan memiliki kelas yang lebih ketat.

Rentang Tegangan dan Arus

Pastikan tegangan pengenal sesuai dengan sistem (fasa tunggal atau tiga fasa, dan tegangan saluran nominal), dan rasio trafo arus atau rentang arus sambungan langsung sesuai dengan profil beban yang diharapkan, termasuk kondisi puncak.

Metode Koneksi

Unit sambungan langsung menangani arus yang lebih rendah tanpa transformator eksternal, sementara unit yang terhubung dengan CT memperluas jangkauan penggunaan untuk penyulang yang lebih besar. Mencampur metode koneksi yang salah dengan rentang beban tertentu adalah sumber umum terjadinya underreading atau overreading.

Tampilan dan Keterbacaan

Unit yang dipasang di panel mendapat manfaat dari tampilan yang lebih besar dan kontras lebih tinggi karena dibaca dari jarak jauh. Unit rel DIN biasanya dibaca dari dekat selama pemeliharaan, sehingga tampilan yang lebih kecil dengan navigasi menu dapat diterima.

Antarmuka Komunikasi

Apakah meteran perlu dilaporkan ke sistem manajemen gedung atau dasbor energi menentukan antarmuka apa yang diperlukan, dibahas lebih lanjut di bawah.

Peringkat Kandang

Unit yang dipasang di dalam kabinet tertutup biasanya memerlukan tingkat perlindungan masuknya lebih rendah dibandingkan unit yang dipasang di pintu terbuka yang menghadap lantai bengkel atau lingkungan luar ruangan.

Sebagai referensi, bagan di bawah mengilustrasikan bagaimana kelas akurasi yang berbeda diterjemahkan ke dalam toleransi pengukuran relatif, yang berguna ketika menentukan instrumentasi panel presisi tinggi untuk beban kritis dibandingkan sub-pengukuran umum.

Mencocokkan Jenis Meter dengan Aplikasi: Kerangka Seleksi

Daripada memilih format berdasarkan kebiasaan, ada baiknya Anda mengerjakan aplikasinya terlebih dahulu. Tabel di bawah ini merangkum pasangan khas yang terlihat dalam proyek komersial dan industri ketika merencanakan pemilihan meteran energi untuk panel kontrol.

Aplikasi	Format yang Direkomendasikan	Penalaran
Sub-metering penyewa di gedung bersama	rel DIN	Beberapa unit dijepit di sepanjang satu rel, menghemat ruang pintu di banyak sirkuit
Pemantauan pasokan masuk utama	Panel dipasang	Operator memerlukan pembacaan langsung tanpa membuka kabinet
Retrofit ke dalam kabinet penuh sesak yang ada	rel DIN	Jejak kompak cocok dengan ruang rel yang tersisa tanpa modifikasi pintu
Dasbor ruang kontrol	Panel dipasang	Layar besar mendukung pemeriksaan visual cepat oleh staf ruang kontrol
Pemantauan tingkat mesin atau peralatan	rel DIN	Terintegrasi bersama komponen kontrol lain yang dipasang di rel di dekat beban

Aturan praktis yang berguna: jika nilainya perlu dibaca oleh seseorang yang berdiri di luar kabinet, condongkan tubuh ke arah panel terpasang. Jika sebagian besar nilainya dicatat dan ditinjau dari jarak jauh, rel DIN biasanya merupakan pilihan yang lebih hemat ruang.

Panduan Pemasangan Pengukur Energi: Perencanaan hingga Komisioning

Terlepas dari formatnya, kualitas instalasi mempunyai pengaruh langsung terhadap keandalan pengukuran. Urutan di bawah ini menguraikan panduan praktis pemasangan pengukur energi yang digunakan di sebagian besar proyek panel kontrol.

Urutan Langkah demi Langkah

Konfirmasikan sistem tegangan rangkaian, rentang beban yang diharapkan, dan apakah diperlukan sambungan langsung atau trafo arus.
Pilih format pemasangan berdasarkan di mana pembacaan perlu terlihat dan berapa banyak ruang yang dimungkinkan oleh enklosur atau pintu.
Periksa kembali rentang pengenal meteran dan kelas akurasi terhadap beban dan persyaratan pelaporan apa pun untuk sirkuit tersebut.
Pasang perangkat, jaga jarak yang jelas dari komponen penghasil panas seperti kontaktor atau transformator besar.
Hentikan pengkabelan sesuai dengan diagram terminal, periksa kembali polaritas transformator arus sebelum memberi energi.
Nyalakan, konfigurasikan alamat dan parameter komunikasi, dan verifikasi pembacaan terhadap beban referensi yang diketahui jika tersedia.

Pertimbangan Pengkabelan Umum

Jaga agar kabel sekunder trafo arus tetap pendek dan diakhiri dengan benar untuk menghindari kondisi sirkuit terbuka.
Pisahkan kabel komunikasi tegangan rendah dari kabel daya jika memungkinkan untuk mengurangi interferensi.
Beri label setiap sirkuit dengan jelas pada terminal meteran dan pemutus sumber untuk menyederhanakan pemeliharaan di masa mendatang.

Protokol Komunikasi dan Pertimbangan Integrasi Data

Kebanyakan pengukur energi digital modern menawarkan beberapa bentuk keluaran data di luar tampilan lokal, yang penting ketika fasilitas ingin memusatkan pemantauan di beberapa panel.

Kebutuhan Integrasi	Pertimbangan Antarmuka Khas
Hanya bacaan lokal yang berdiri sendiri	Tidak diperlukan modul komunikasi, pembacaan tampilan sudah cukup
Sistem manajemen energi pusat	Komunikasi serial atau berbasis jaringan dengan peta register yang ditentukan
Campuran warisan dan peralatan baru	Gateway atau konverter protokol mungkin diperlukan untuk menyatukan format data
Alarm jarak jauh atau pemberitahuan ambang batas	Meter dengan relai keluaran atau register alarm yang dapat dikonfigurasi

Saat menentukan pengukur energi dan penganalisis pemasangan panel untuk lokasi yang lebih besar, ada baiknya mengonfirmasi terlebih dahulu berapa banyak perangkat yang dapat disurvei oleh platform pemantauan yang diinginkan secara bersamaan, karena hal ini memengaruhi cara alamat dan pengaturan komunikasi harus direncanakan selama pengoperasian, bukan ditemukan setelahnya.

Kesalahan Umum dalam Pemilihan dan Pemasangan yang Harus Dihindari

Transformator arus yang terlalu besar relatif terhadap beban sebenarnya, yang mengurangi resolusi pengukuran pada arus operasi tipikal.
Memilih unit yang dipasang di panel untuk retrofit dengan ruang terbatas jika pemotongan bukaan pintu baru tidak praktis, bila unit rel DIN dapat dipasang tanpa modifikasi.
Mengabaikan keterbacaan tampilan dengan menempatkan tampilan rel DIN kecil di lokasi yang benar-benar perlu dibaca dari jarak jauh.
Meremehkan kelas akurasi untuk sirkuit yang nantinya digunakan dalam penagihan atau alokasi biaya antar penyewa atau departemen.
Mengabaikan sumber panas di sekitar seperti pemutus arus atau transformator besar, yang dapat mempengaruhi keandalan jangka panjang dari meteran energi yang dipasang pada panel yang ditempatkan terlalu dekat.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan utama antara pengukur energi rel DIN dan pengukur energi yang dipasang di panel?

Perbedaan intinya adalah penempatan fisik. Unit rel DIN dijepitkan ke rel di dalam selungkup dan biasanya dibaca selama pemeliharaan, sementara unit yang dipasang di panel diletakkan di pintu atau pelat depan sehingga tampilannya dapat terlihat tanpa membuka kabinet.

Q2: Apakah rel DIN dan meteran yang dipasang di panel dapat digunakan bersamaan dalam proyek yang sama?

Ya, ini biasa terjadi. Unit yang dipasang di panel sering digunakan untuk visibilitas pasokan masuk utama, sementara unit rel DIN menangani sub-metering yang didistribusikan ke beberapa pengumpan dalam instalasi yang sama.

Q3: Bagaimana saya mengetahui kelas akurasi mana yang saya perlukan?

Pertimbangkan untuk apa data tersebut akan digunakan. Pemantauan beban umum biasanya dapat menggunakan kelas toleransi yang lebih luas, sementara sirkuit yang terkait dengan penagihan, alokasi biaya, atau pelaporan kontrak biasanya memerlukan kelas akurasi yang lebih ketat.

Q4: Apakah pengukur energi yang dipasang di panel selalu memerlukan trafo arus?

Tidak selalu. Beberapa unit yang dipasang di panel mendukung koneksi langsung untuk rentang arus yang lebih rendah, sementara pengumpan arus yang lebih tinggi biasanya memerlukan trafo arus eksternal yang disesuaikan dengan beban yang diharapkan.

Q5: Apa yang harus diperiksa terlebih dahulu ketika merencanakan panduan pemasangan pengukur energi pada proyek baru?

Mulailah dengan mengonfirmasi sistem voltase, kisaran beban yang diharapkan, dan metode sambungan, karena hal ini menentukan peringkat meteran yang benar dan apakah rel DIN atau format pemasangan panel akan sesuai secara fisik dengan lokasi yang diinginkan.
