Apa itu UPS?

UPS (Uninterruptible Power Supply) adalah perangkat catu daya darurat yang mengintegrasikan fungsi konversi daya, penyimpanan energi, dan kontrol – sebuah sistem perlindungan daya komprehensif yang menggabungkan penyearah, inverter, baterai, sakelar statis, dan rangkaian kontrol s.

Fungsionalitas intinya terdiri dari dua aspek utama:

Pertama, ketika daya listrik normal, sistem ini menyaring gangguan jaringan listrik seperti fluktuasi tegangan, lonjakan arus, dan harmonik, sehingga menghasilkan daya yang stabil dan bersih ke beban.

Kedua, jika listrik padam, UPS akan dengan mudah beralih ke energi yang disimpan dalam baterai (waktu peralihan UPS online <10 ms) untuk mencegah peralatan beban rusak dan data hilang.

Klarifikasi Kritis: UPS ≠ Hanya Baterai! Baterai hanyalah “komponen penyimpan energi”, yang hanya bertanggung jawab untuk menyimpan energi listrik. Sistem UPS yang lengkap memerlukan pengoperasian modul inti yang terkoordinasi termasuk rektifikasi, inversi, dan peralihan untuk memenuhi misi perlindungan dayanya.

Topologi UPS Arus Utama dan Perbedaan Utama:

• UPS Online: Menghidupkan beban secara terus-menerus melalui inverter tanpa waktu transfer, menghasilkan kualitas daya tertinggi. Ideal untuk aplikasi penting seperti kontrol industri, fasilitas medis, dan pusat data (skenario target inti).

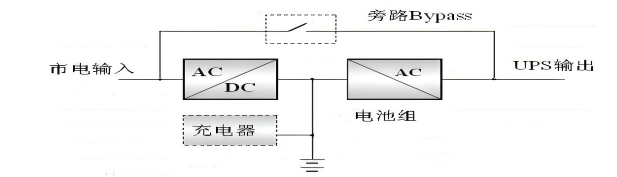

UPS online menyuplai daya AC melalui sirkuit inverter terlepas dari status tegangan jaringan, menjaga inverter selalu beroperasi. Selama pemadaman listrik, baterai akan segera mengubah energi baterai yang tersimpan menjadi daya AC untuk beban, sehingga mencapai transfer tanpa gangguan.

• UPS Siaga: Menyuplai daya utilitas secara langsung dalam kondisi normal, mengaktifkan inverter hanya selama pemadaman listrik dengan waktu transfer puluhan milidetik. Cocok untuk beban non-kritis seperti komputer dan router.

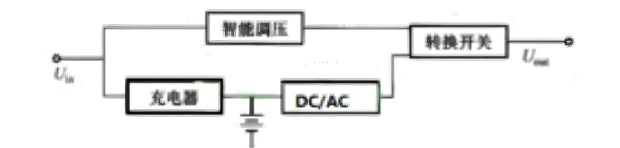

1. Pengisi Daya: Mengisi daya dan mengisi daya mengambang pada baterai selama pengoperasian utilitas normal.
2. Inverter DC/AC: Tetap tidak aktif ketika ada utilitas; selama pemadaman listrik, mengubah daya DC (dari baterai) menjadi daya AC untuk beban, dengan bentuk gelombang keluaran termasuk gelombang persegi, gelombang kuasi-persegi, atau gelombang sinus.
3. Sakelar Transfer: Menghubungkan daya input ke beban selama pengoperasian normal; memutus utilitas dan menghubungkan inverter selama pemadaman untuk terus memberi daya pada beban.
4. Regulator Tegangan Otomatis: Mengatur dan menstabilkan tegangan keluaran ketika ada utilitas.

• UPS Line-Interactive: Menyediakan pengaturan tegangan parsial dengan waktu transfer antara tipe online dan standby. Cocok untuk lingkungan kantor kecil.

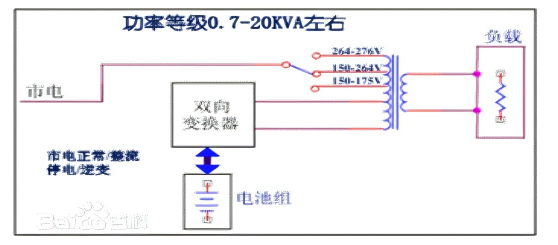

Selama pengoperasian utilitas normal, inverter memasok daya utilitas yang lebih baik ke beban melalui pengaturan trafo pengubah tap yang cerdas, sementara inverter bekerja dalam mode terbalik untuk mengisi daya baterai. Selama pemadaman listrik, beban sepenuhnya ditenagai oleh energi baterai melalui inverter. Konverter dua arah ini berfungsi sebagai inverter dan pengisi daya.

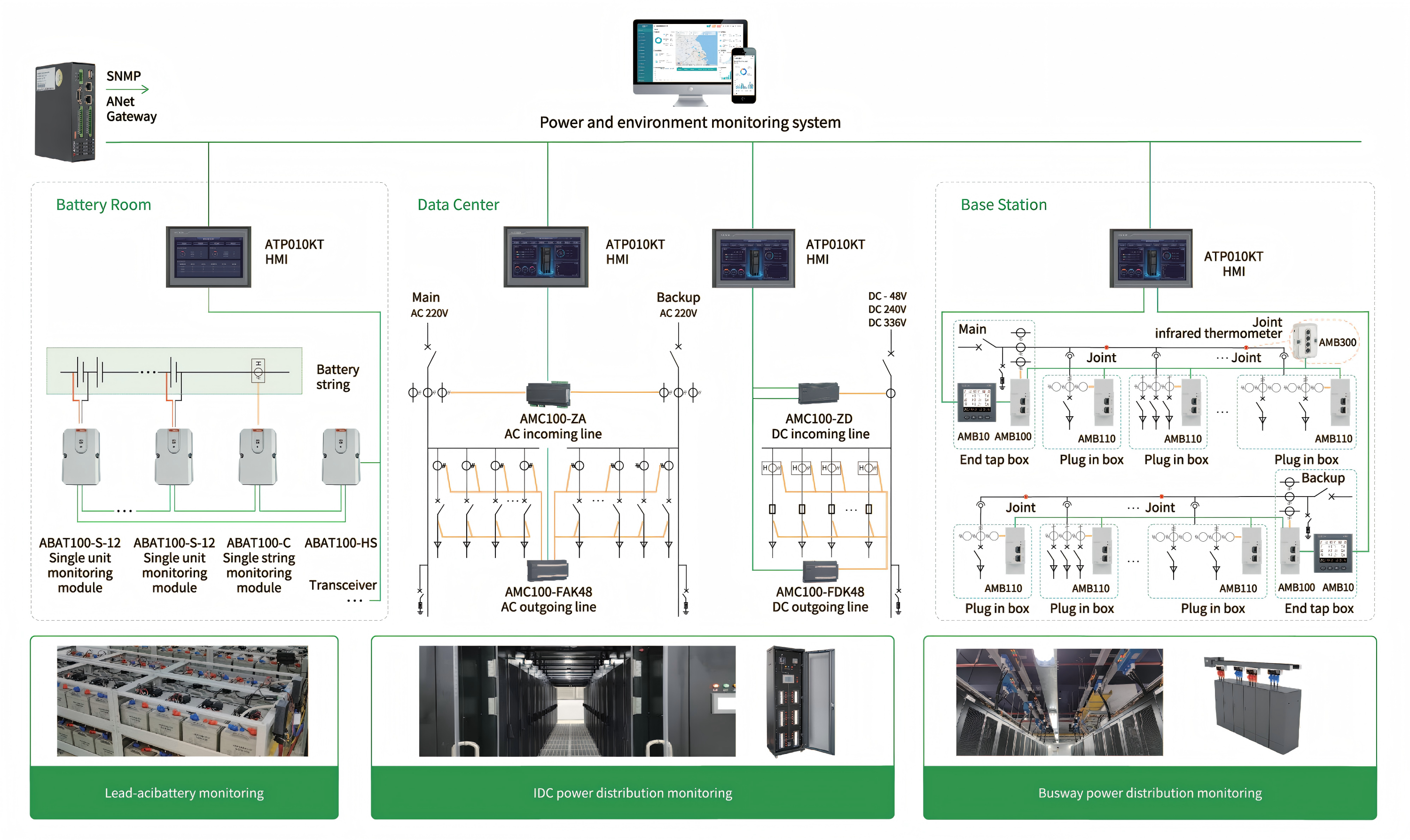

Solusi Acrel:

Pemantauan Baterai

• Pemantauan online 24/7 untuk deteksi dini sel yang mengalami penurunan kinerja
• Tersedia tiga rentang tegangan: konfigurasi 2V, 6V, 12V untuk mengakomodasi sebagian besar jenis baterai
• Pemantauan tegangan per sel, resistansi internal, dan suhu elektroda negatif
• Pemasangan plug-and-play – pemasangan kabel tiang-ke-tiang sederhana tidak memerlukan pelatihan khusus

• Pemantauan online 24/7 terhadap arus pengisian/pengosongan dan suhu sekitar
• Dilengkapi isolasi optik dan dukungan protokol MODBUS untuk integrasi tanpa batas dengan sistem pemantauan pihak ketiga
• Memberikan keandalan tinggi dan kinerja stabil
