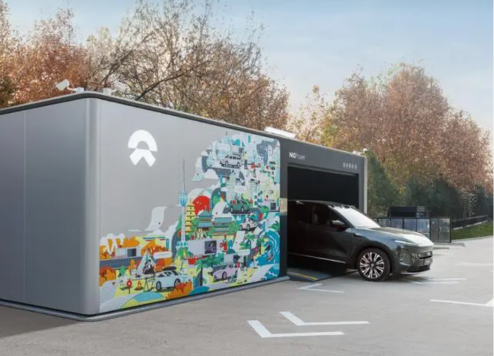

Pada tanggal 23 Desember 2023, NIO mengumumkan rencana penting untuk membangun 1.000 stasiun penukaran baterai pada tahun 2024, sehingga jumlah total stasiun penukaran NIO menjadi lebih dari 3.310. Pada tahun 2025, NIO bertujuan untuk menyelesaikan jaringan pertukaran baterai berkecepatan tinggi yang mencakup “sembilan rute utara-selatan, sembilan rute timur-barat, dan 19 klaster kota besar,” dengan jumlah stasiun pertukaran global melebihi 4.000. Tujuan utama dari rencana strategis ini adalah untuk menyediakan layanan pengisian daya dan pertukaran baterai yang lebih nyaman bagi pemilik mobil. Dibandingkan dengan stasiun pengisian daya tradisional, stasiun penukaran baterai NIO dapat menyelesaikan pengisian dan pertukaran baterai dalam waktu singkat, menawarkan solusi pengisian energi yang lebih cepat, yang telah menjadi sorotan utama dalam menarik konsumen kendaraan energi baru.
Stasiun penukaran baterai adalah aset padat modal yang memerlukan investasi finansial yang signifikan selama tahap konstruksi dan operasi awal. Mengelola dan mengoperasikannya melalui platform digital terbukti dapat meningkatkan pengalaman pengguna sekaligus mengurangi biaya operasional stasiun pertukaran secara signifikan.
Acrel Memberikan Solusi kepada NIO untuk O&M Digital Stasiun Penukaran Baterai
Lokasi Proyek: Cina

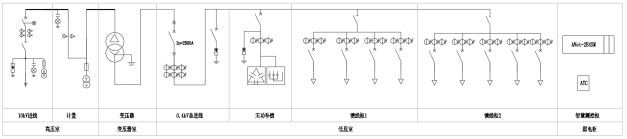

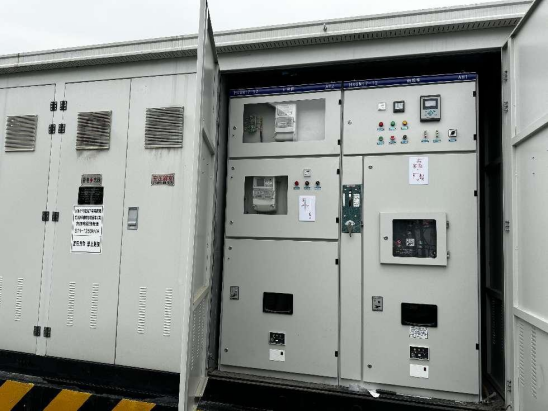

Sistem distribusi tenaga listrik stasiun penukaran baterai umumnya menggunakan gardu induk tipe kontainer. Ini terdiri dari tiga kompartemen terpisah: tegangan tinggi, transformator, dan tegangan rendah. Kapasitas listriknya berkisar antara 630kVA hingga 1250kVA, bervariasi menurut ukuran stasiun, seperti yang ditunjukkan pada gambar.
NIO telah menetapkan persyaratan standar untuk manajemen cerdas gardu induk jenis kontainer stasiun pertukaran baterai, menentukan persyaratan pemantauan untuk parameter listrik, suhu titik kontak, dan parameter lingkungan di ruang transformator serta kompartemen tegangan tinggi dan rendah.
| 1 | Suhu dan Kelembapan Lingkungan | Ruang Tegangan Tinggi, Ruang Transformator, Ruang Tegangan Rendah | Modul Deteksi Suhu dan Kelembapan | Pemanas/Kipas Angin |
| 2 | Suhu Bersama | Badan Trafo, Kepala Kabel Tegangan Tinggi (Titik Sambungan Kabinet Tegangan Tinggi), Terminal Atas Pemutus Arus Rangka Tegangan Rendah, Terminal Bawah Pemutus Arus Kotak Cetakan Tegangan Rendah, Busbar Tegangan Rendah | Pengukuran Suhu Nirkabel | Kipas Angin/Alarm/Perjalanan |
| 3 | Deteksi Tegangan | Ujung Masukan Kabinet Tegangan Tinggi Infeed atau Ujung Keluaran Kabinet Tegangan Tinggi Outfeed, Ujung Bawah Saklar Utama Papan Sub-distribusi Tegangan Rendah | Relay atau Meteran Listrik Multi Fungsi | - |
| 4 | Deteksi Saat Ini | Ujung Keluaran Kabinet Tegangan Tinggi Pengumpanan atau Ujung Keluaran Kabinet Tegangan Tinggi Pengumpanan, Ujung Atas Sakelar Utama Papan Sub-distribusi Tegangan Rendah, Ujung Atas Pengumpanan Pemutus Sirkuit Kotak Cetakan Tegangan Rendah, Ujung Keluaran Kabinet Tegangan Tinggi Pengumpanan, Busbar PE Tegangan Rendah | Relay, Meteran Listrik Multifungsi | - |
| 5 | Pengukuran Energi/Faktor Daya | Ujung Masukan Kabinet Tegangan Tinggi Pengumpanan atau Ujung Keluaran Kabinet Tegangan Tinggi Pengumpanan, Ujung Atas Sakelar Utama Papan Sub-distribusi Tegangan Rendah, Ujung Atas Pengumpanan Pemutus Sirkuit Kotak Cetakan Tegangan Rendah | Meteran Listrik Multi Fungsi | - |
| 6 | Deteksi Harmonik | Ujung Keluaran Kabinet Tegangan Tinggi Outfeed | Deteksi Harmonik Device | - |
| 7 | Deteksi Akses Pintu | Pintu Luar Ruangan Ruangan Tegangan Tinggi, Ruangan Tegangan Rendah, Ruang Trafo, Pintu Dalam Ruangan Ruang Trafo | Sakelar Batas | Alarm |
| 8 | Deteksi Asap | Ruang Tegangan Tinggi, Ruang Transformator, Ruang Tegangan Rendah | Sensor Asap | - |
| 9 | Deteksi Perendaman Air | Bagian Bawah Gardu Induk Tipe Kotak Ruang Trafo | Sensor Perendaman Air | - |
| 10 | Deteksi Keadaan Lonjakan/Deteksi Sekring Perlindungan | Papan Subdistribusi Tegangan Rendah | Pelindung Surge dengan Komunikasi | - |
| 11 | Deteksi Status Pemutus Sirkuit Tegangan Tinggi | Pemutus Arus Tegangan Tinggi, Sakelar Pembumian Tegangan Tinggi, Sakelar Beban Tegangan Tinggi, Sekering Utama Tegangan Tinggi, Pemutus Arus Rangka Tegangan Rendah, Pemutus Arus Kotak Cetakan Tegangan Rendah, Sakelar Kipas | Kontak Tambahan | - |
| 12 | Kontrol/Pemantauan Kompensasi Jarak Jauh | Kabinet Kapasitor Tegangan Rendah | Perangkat Kompensasi Kapasitor Daya | - |
Konfigurasi Peralatan dan Skema Jaringan
Sesuai dengan persyaratan di lokasi, gardu induk tipe kotak dilengkapi dengan perangkat proteksi berbasis mikroprosesor Acrel, perangkat deteksi harmonik, pengukur multi-fungsi, sensor suhu nirkabel, pengontrol kompensasi daya reaktif, dan perangkat kompensasi kapasitor cerdas. Perangkat ini terhubung melalui bus RS485 ke gateway cerdas ANet-2E4SM yang terletak di kabinet pengukuran dan kontrol cerdas. Terakhir, data diunggah ke platform manajemen operasi dan pemeliharaan stasiun penukaran baterai NIO melalui 4G.
| Produk | Model Arel | Fungsi | Catatan | |
| 1 | Pengukur Energi | AMC73-AI3 | Pengukur Arus Tiga Fasa | Sirkuit Saluran Masuk 0,4kV, Menampilkan Arus Tiga Fasa |
| 2 | Pengontrol Kompensasi Daya | ARC-28F/Z-USB-L | Dilengkapi dengan 28 kelompok kapasitor untuk kompensasi terpisah dan gabungan, kontrol peralihan otomatis untuk mencapai faktor daya target. | Kabinet kompensasi kapasitor daya |
| 3 | Kapasitor Cerdas | AZC-SP1/450 | Kapasitor cerdas, kompensasi terpisah atau gabungan yang dapat dipilih, dilengkapi dengan antarmuka komunikasi jaringan RJ45, kompatibel dengan pengontrol kompensasi daya untuk kompensasi daya reaktif. | Kompensasi daya 0,4kV |
| 4 | Penerima Sensor Suhu Nirkabel | ATC450-C | Menerima data dari sensor suhu nirkabel dan mengunggahnya ke gateway cerdas melalui antarmuka RS485. | Pengukuran suhu nirkabel |
| 5 | Sensor Suhu Nirkabel | MAKAN400 | Memantau suhu sambungan kabel tegangan tinggi, terminal atas pemutus sirkuit rangka tegangan rendah, terminal bawah pemutus sirkuit cetakan tegangan rendah, dan busbar tegangan rendah. | Pengukuran suhu nirkabel |
| 6 | Ganti Unit Pengumpulan Kuantitas | ARTU100 | Dilengkapi hingga 32 saluran untuk pengumpulan sinyal telekomunikasi, mengunggah data ke gateway melalui komunikasi RS485. | Koleksi telekomunikasi |
| 7 | Gerbang Cerdas | ANet-2E4SM | Gerbang komputasi tepi, sistem Linux tertanam, mendukung komunikasi Socket, menyediakan enkripsi AES dan otentikasi identitas MD5, mendukung transmisi data berkelanjutan, mendukung protokol Modbus, Modbus TCP, DL/T645-1997, DL/T645-2007, 101, 103, dan 104. | Mengumpulkan, mengubah, dan menilai data secara logis seperti listrik, lingkungan, dll. |
| 8 | Modul Ekspansi Gerbang | ANet-M4G/M485 | Dapat digunakan dengan gateway cerdas ANet-2E4SM untuk memperluas komunikasi nirkabel 4G atau antarmuka RS485. | Modul ekspansi gerbang |
| 9 | Sensor Suhu dan Kelembaban | / | Mengumpulkan suhu dan kelembapan ruangan bertegangan tinggi, ruang transformator, dan lingkungan ruangan bertegangan rendah, dan mengunggah data ke gateway melalui komunikasi RS485. | Parameter lingkungan |
| 10 | Akses Pintu, Perendaman Air, Asap, Lonjakan | / | Terhubung ke unit pengumpul kuantitas sakelar melalui sinyal kuantitas sakelar. | Parameter lingkungan |
Peron
Karena NIO telah membentuk platform operasi dan pemeliharaan stasiun pertukaran baterai, data dari gardu induk tipe kontainer proyek ini dikumpulkan oleh gateway cerdas ANet-2E4SM dan diunggah ke platform dalam format yang diperlukan. Gateway, dengan sistem tertanam, menawarkan pengumpulan data lokal, penilaian logis, konversi protokol, resume breakpoint, enkripsi data, dan protokol yang dapat disesuaikan, memastikan integrasi yang mulus dengan platform tingkat yang lebih tinggi.
Platform Pengoperasian dan Pemeliharaan Listrik Acrel EMS juga cukup untuk pengoperasian dan pemeliharaan gardu induk. Itu dapat terhubung ke data dari ribuan gardu pengguna, termasuk parameter listrik dan data lingkungan seperti arus, tegangan, daya, status sakelar, suhu transformator, suhu dan kelembaban lingkungan, perendaman air, asap, video, dan kontrol akses. Jika terjadi kelainan, ia mengirimkan sinyal peringatan melalui SMS dan APP dalam waktu 10 detik. Platform ini menugaskan tugas pengoperasian dan pemeliharaan kepada personel melalui APP seluler dan melacak pelaksanaan tugas menggunakan pemosisian BeiDou untuk membentuk proses loop tertutup, meningkatkan efisiensi dan memungkinkan deteksi dan perbaikan cacat secara tepat waktu.
Situs Demo: http://cloud.acrel.cn
Akun: acre
Kata sandi: 123456
Pemantauan Daya
Platform operasi dan pemeliharaan (O&M) mengumpulkan data dari sistem distribusi listrik gardu induk tipe kontainer melalui jaringan 4G. Data tersebut mencakup status arus, tegangan, daya, energi, dan sakelar, yang menyediakan data real-time dan historis di gardu induk.
Statistik Energi
Platform ini menawarkan statistik waktu penggunaan energi, menganalisis konsumsi energi dan biaya selama periode puncak, bahu jalan, dan di luar jam sibuk. Ini menghasilkan laporan harian, bulanan, dan tahunan, dan membandingkan data melalui analisis tahun ke tahun dan bulan ke bulan. Ini membantu pengguna menghitung biaya operasional.
Alarm Anomali
Platform ini memantau berbagai parameter gardu induk tipe kontainer, seperti arus, tegangan, daya, status sakelar, laju beban transformator dan suhu belitan, suhu sambungan listrik, suhu dan kelembapan lingkungan, asap, perendaman air, video, dan informasi kontrol akses. Jika terjadi anomali, ia segera mengirimkan pesan alarm ke personel pemeliharaan melalui APP dan SMS.
Manajemen Operasi dan Pemeliharaan
Platform ini membantu pengguna membuat rencana inspeksi, mencatat cacat yang ditemukan selama inspeksi, mengeluarkan perintah kerja penghapusan cacat, dan melacak rute inspeksi dan kemajuan penghapusan cacat. Pengguna juga dapat memberikan umpan balik mengenai kemajuan tugas, sehingga memungkinkan proses manajemen O&M loop tertutup.
Laporan Pengguna
Platform O&M secara otomatis menghasilkan laporan pengguna mengenai penggunaan daya dan diagnostik operasional. Laporan ini memberikan laporan diagnostik berkala mengenai sistem distribusi tenaga listrik, merangkum permasalahan yang ada, dan memberikan saran perbaikan.
Selain itu, platform ini menawarkan fungsi pemantauan lingkungan, pengawasan video, analisis kualitas daya, analisis permintaan, dan manajemen inventaris peralatan. Fitur-fitur ini membantu pengguna dalam mengelola gardu induk tipe kontainer yang tersebar secara geografis dan berjumlah banyak, meningkatkan keandalan pasokan listrik dan masa pakai peralatan, serta mengurangi biaya O&M dan penggunaan daya.
